Нижний гусёк стрелы — HITACHI CX700 JPN

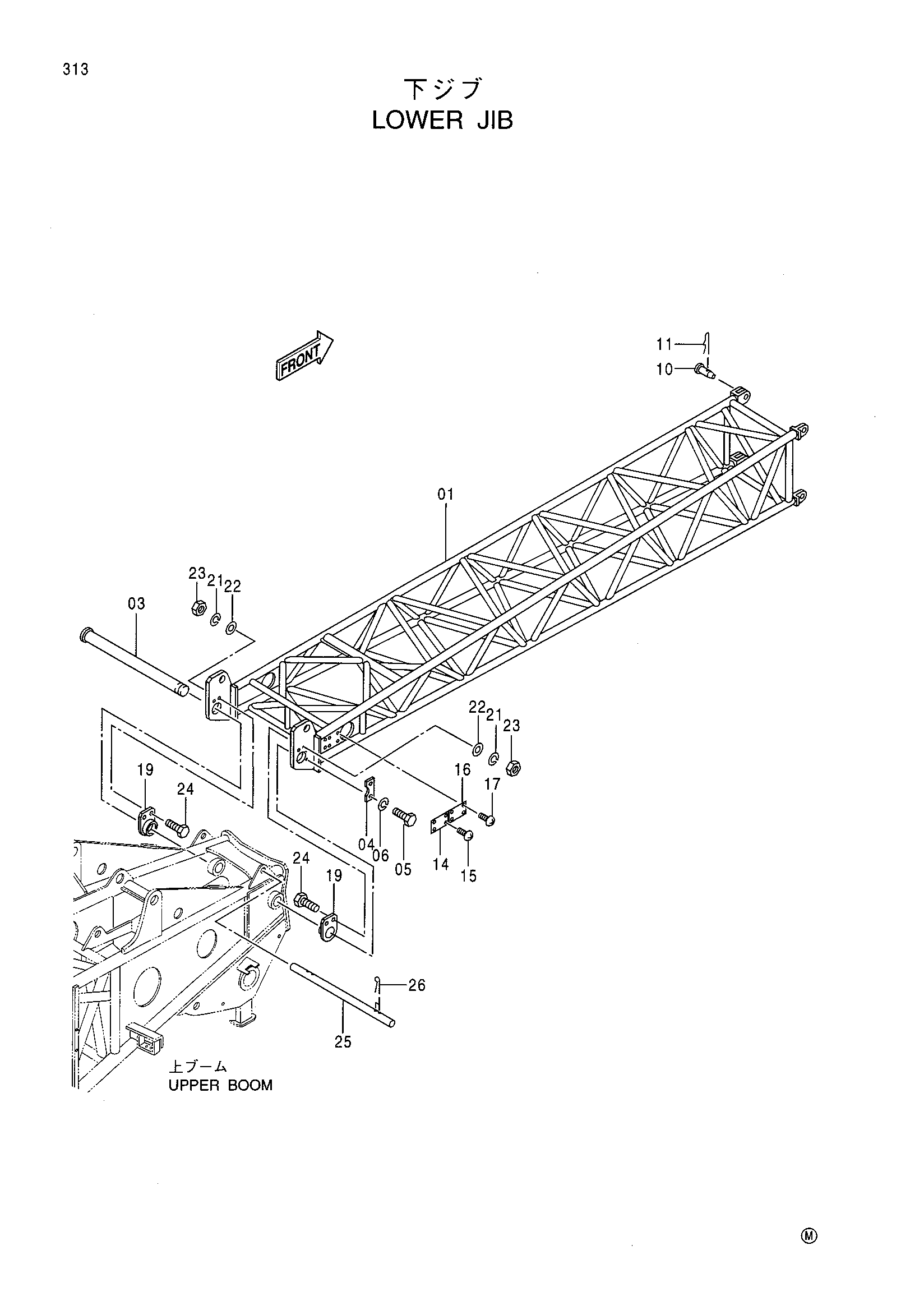

Заводская схема «Нижний гусёк стрелы» для HITACHI CX700 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6006934 | Гусёк стрелы боом-лов. | 1 |
| 03 | 4163343 | Мост | 1 |
| 04 | X4247 | Стопорная пластина | 1 |
| 05 | J901635 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 10 | 4046467 | Палец | 4 |
| 11 | 414322 | Стопорный палец | 4 |
| 14 | 457606 | Информационная табличка | 1 |
| 15 | M491832 | Приводной винт | 4 |
| 16 | 4037677 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 9746758 | Проставка | 2 |
| 21 | A590920 | Пружинная шайба | 4 |
| 22 | A590120 | Плоская шайба | 4 |
| 23 | J951020 | Гайка | 4 |
| 24 | J932065 | Болт | 4 |
| 25 | 4370850 | Палец | 1 |
| 26 | A768063 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
