Обратные трубопроводы (2-3) — HITACHI CX700 JPN

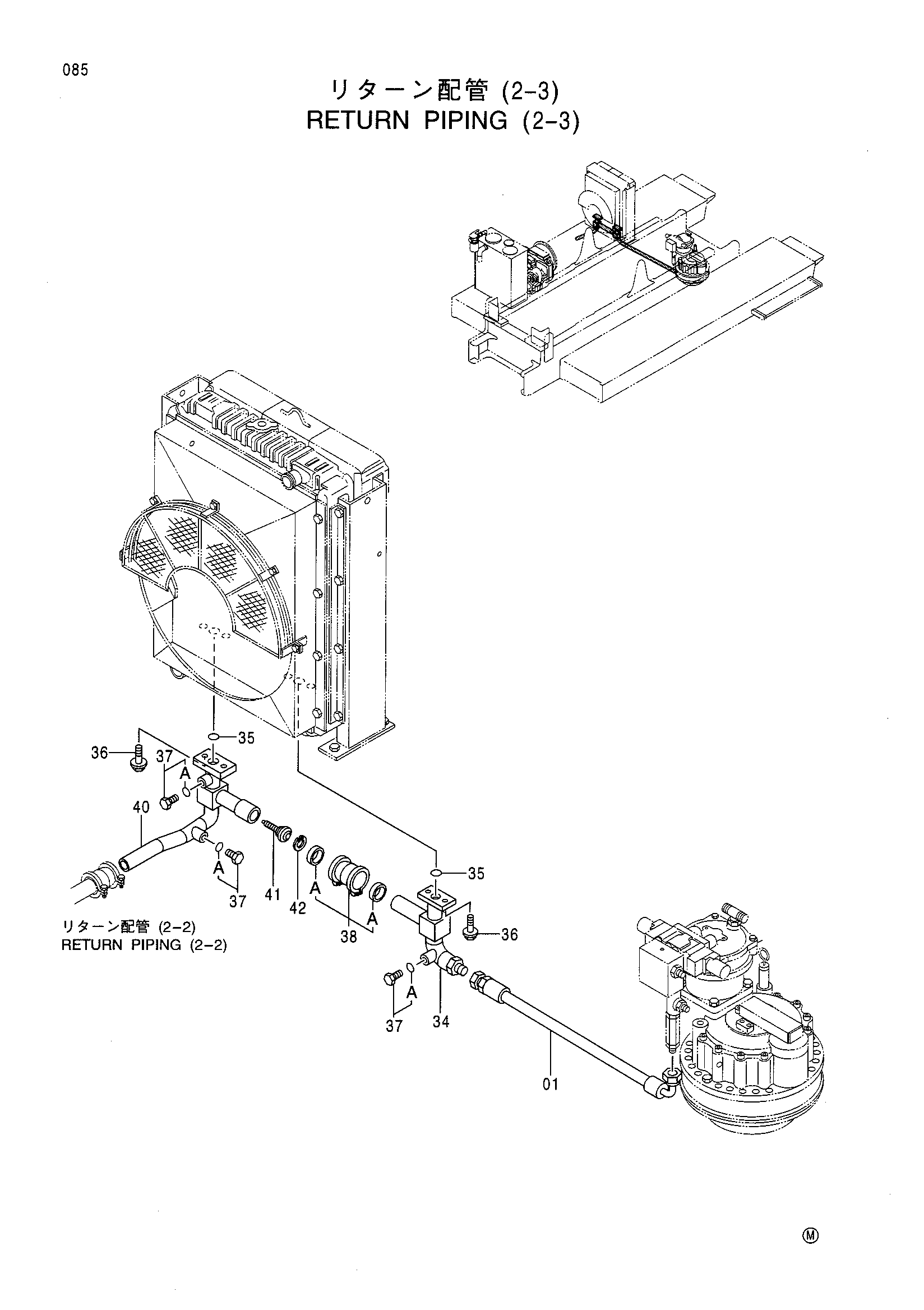

Заводская схема «Обратные трубопроводы (2-3)» для HITACHI CX700 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4371234	Шланг	1
34	8066396	Трубка	1
35	A811050	Уплотнительное кольцо	2
36	J011240	Болт с шайбой	4
37	4092534	Пробка	3
37A	4509180	Уплотнительное кольцо	1
38	4067834	Муфта	1
38A	4196260	Уплотнение	2
40	8057109	Трубка	1
41	4319244	Клапан	1
42	991718	Стопорное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX700 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
