Боковой рама (левый) — HITACHI CX700 JPN

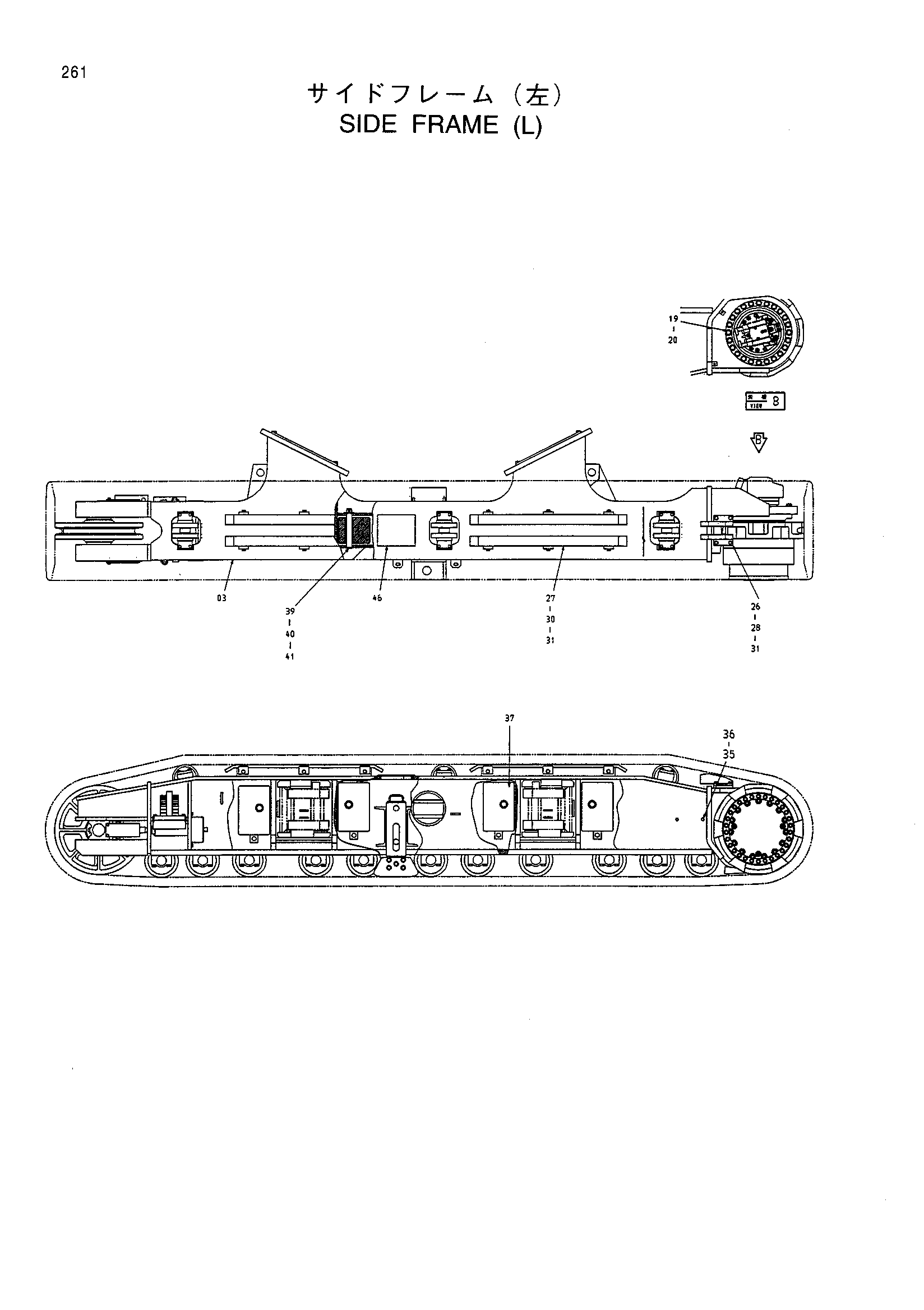

Заводская схема «Боковой рама (левый)» для HITACHI CX700 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5007162 | Рама боковой (левый) | 1 |
| 19 | J932200 | Болт | 24 |
| 20 | 4089822 | Шайба | 24 |
| 26 | 9746773 | Направляющая башмак | 1 |
| 27 | 9745085 | Направляющая башмак | 4 |
| 28 | J901635 | Болт | 4 |
| 30 | J901645 | Болт | 12 |
| 31 | A590916 | Пружинная шайба | 16 |
| 35 | J901216 | Болт | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | 8068027 | Противовес | 4 |
| 39 | 4377901 | Палец | 4 |
| 40 | A768063 | Шплинт | 4 |
| 41 | A590142 | Плоская шайба | 4 |
| 46 | 9747522 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
