Пилотные гидролинии (9-2) — HITACHI CX700 JPN

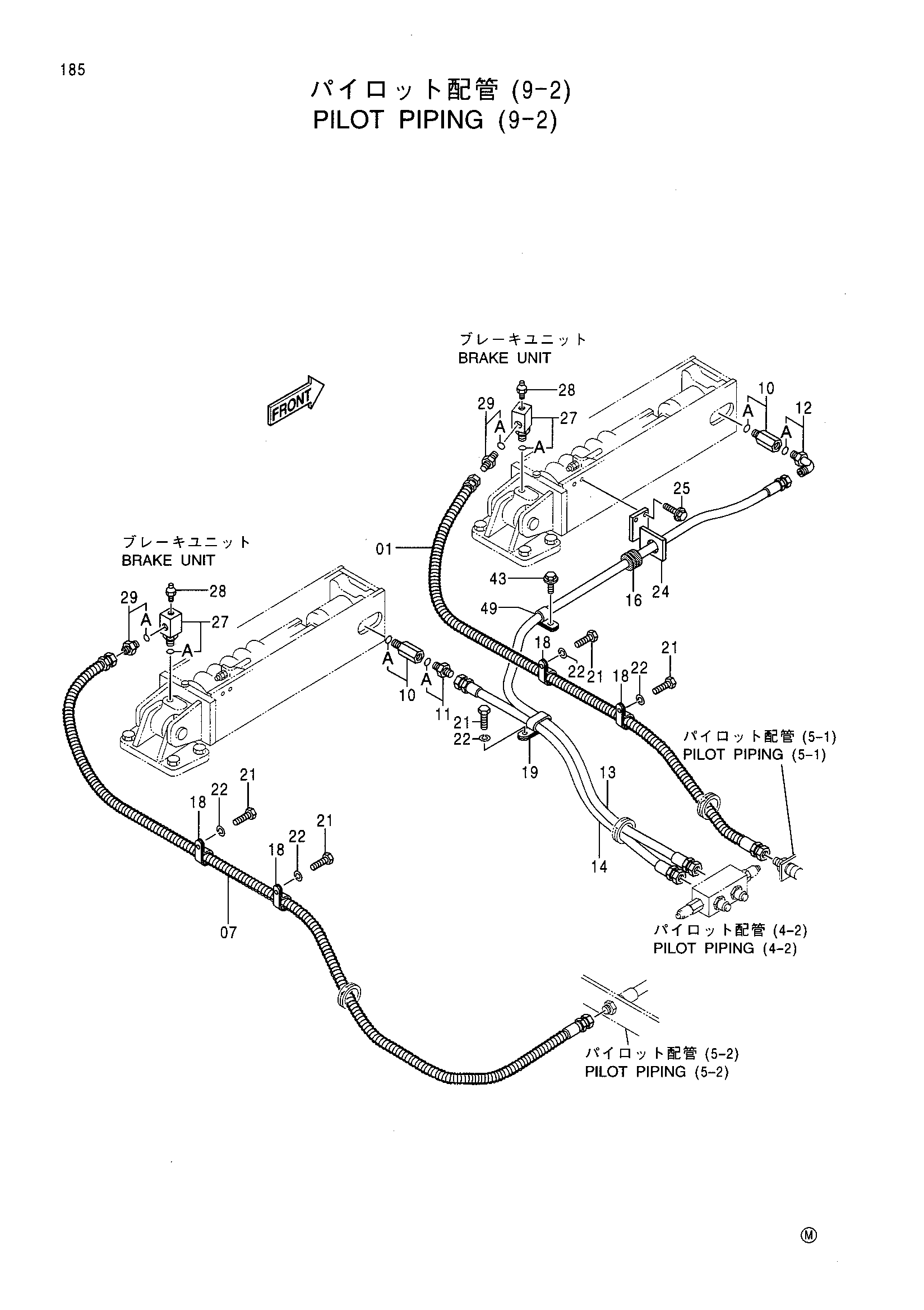

Заводская схема «Пилотные гидролинии (9-2)» для HITACHI CX700 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4318411 | Шланг | 1 |
| 07 | 4318414 | Шланг | 1 |
| 10 | 4336625 | Переходник | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4318415 | Шланг | 1 |
| 14 | 4304467 | Шланг | 1 |
| 16 | 4184582 | Резиновая втулка | 1 |
| 18 | 4190263 | Зажим | 4 |
| 19 | 4190266 | Зажим | 1 |
| 21 | J901016 | Болт | 5 |
| 22 | A590910 | Пружинная шайба | 5 |
| 24 | 9740879 | Ограничитель | 1 |
| 25 | J011016 | Болт с шайбой | 2 |
| 27 | 4344884 | Переходник S | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 2 |
| 29 | 4200466 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | J011020 | Болт с шайбой | 1 |
| 49 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
