Гусеница опора — HITACHI CX700 JPN

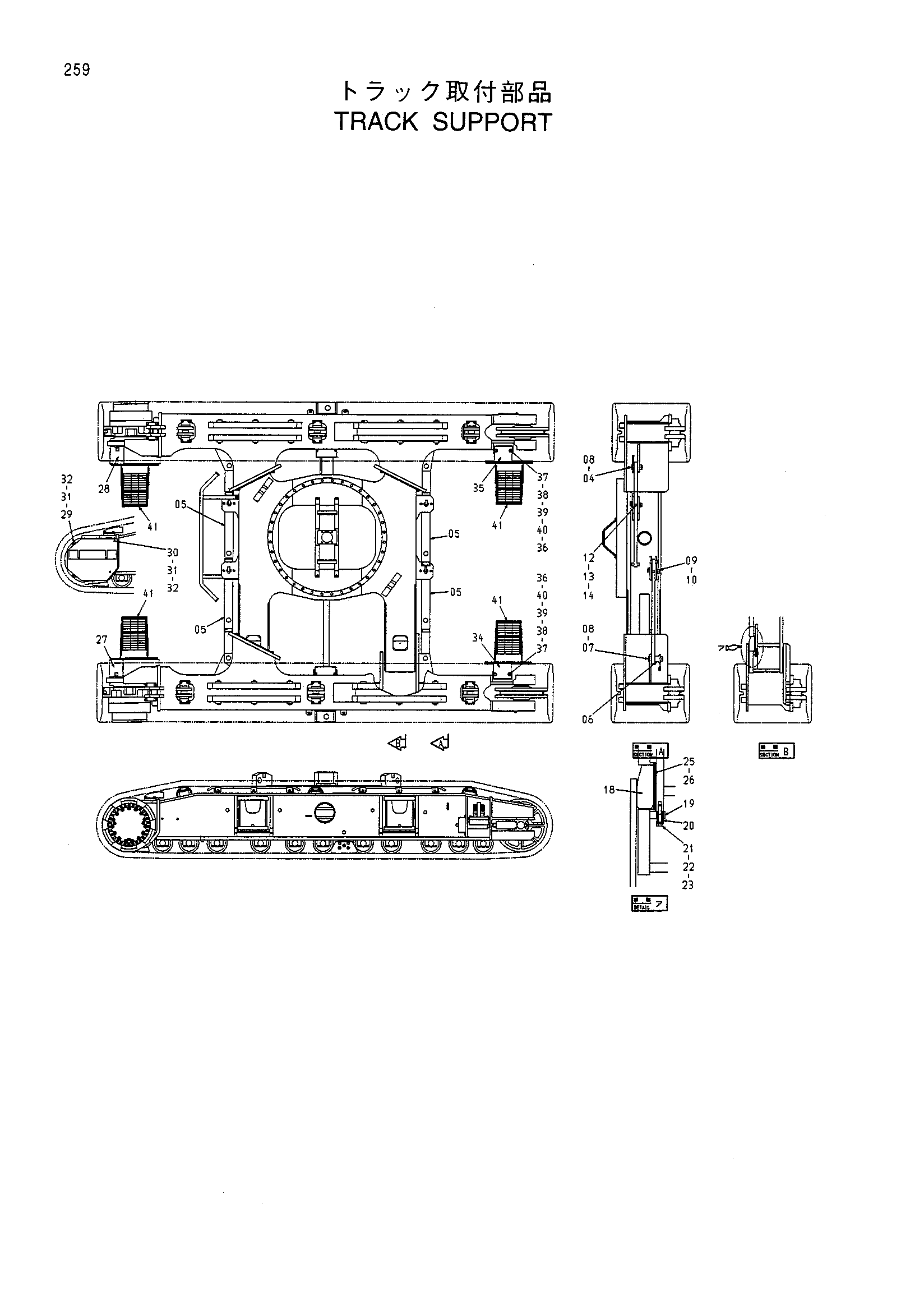

Заводская схема «Гусеница опора» для HITACHI CX700 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4155792 | Палец | 2 |
| 05 | 8080586 | Тяга | 4 |
| 06 | 4370502 | Проставка | 2 |
| 07 | 4370499 | Палец | 2 |
| 08 | A766071 | Шплинт | 4 |
| 09 | 9746674 | Палец | 4 |
| 10 | 947447 | Палец кольцо | 4 |
| 12 | 4369885 | Палец | 8 |
| 13 | A764040 | Шплинт | 8 |
| 14 | A590120 | Плоская шайба | 8 |
| 18 | 4430446 | Блок | 4 |
| 19 | 4430825 | Пластина | 4 |
| 20 | 4198700 | Проставка | 8 |
| 21 | J901680 | Болт | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 23 | A590116 | Плоская шайба | 8 |
| 25 | 4348426 | Регулировочная шайба | 24 |
| 26 | 4348429 | Регулировочная шайба | 8 |
| 27 | 7039021 | Крышка | 1 |
| 28 | 7039008 | Крышка | 1 |
| 29 | J901225 | Болт | 4 |
| 30 | J901200 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | A590112 | Плоская шайба | 8 |
| 34 | 7039019 | Кронштейн | 1 |
| 35 | 7039018 | Кронштейн | 1 |
| 36 | 4442301 | Пластина | 2 |
| 37 | J932055 | Болт | 4 |
| 38 | A590920 | Пружинная шайба | 4 |
| 39 | J950020 | Гайка | 4 |
| 40 | A590120 | Плоская шайба | 4 |
| 41 | 8081328 | Ступень | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
