Подъёмный механизм устройство группа — HITACHI CX700

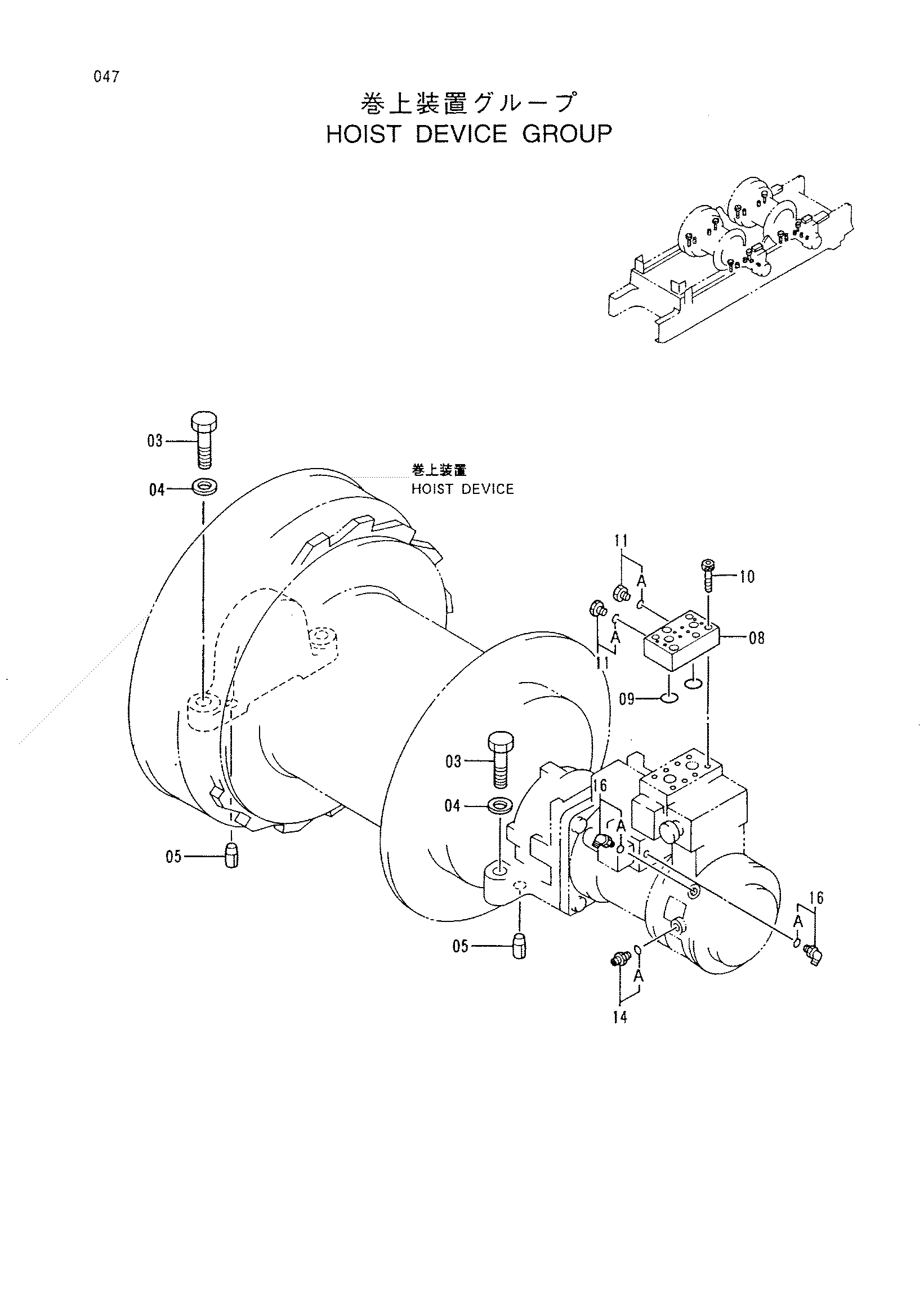

Заводская схема «Подъёмный механизм устройство группа» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J833604 | Болт | 4 |
| 04 | 4054003 | Шайба | 4 |
| 05 | 4122547 | Установочный штифт | 4 |
| 08 | 3065598 | Блок | 1 |
| 09 | A811040 | Уплотнительное кольцо | 2 |
| 10 | M351245 | Болт с внутренним шестигранником | 6 |
| 11 | 4092534 | Пробка | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4210361 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
