Электромагнитный клапан — HITACHI CX700

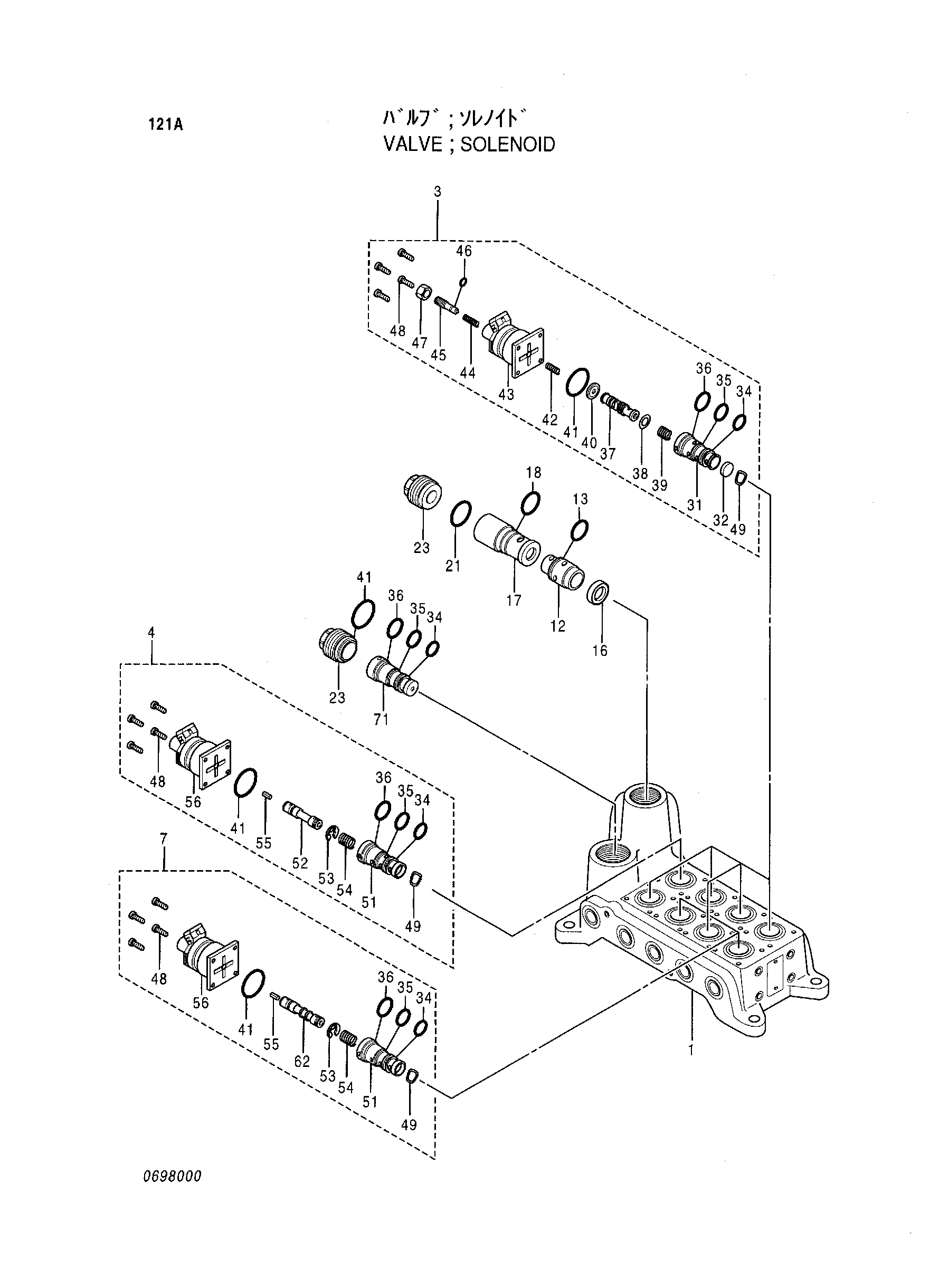

Заводская схема «Электромагнитный клапан» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4369430 | Электромагнитный клапан | 1 | |
| 3 | 4288336 | Электромагнитный клапан | 5 |
| 3-34 | 0408409 | Уплотнительное кольцо | 1 |
| 3-35 | 0408410 | Уплотнительное кольцо | 1 |
| 3-36 | 0408411 | Уплотнительное кольцо | 1 |
| 3-41 | 0408412 | Уплотнительное кольцо | 1 |
| 3-48 | 0408413 | Болт с внутренним шестигранником | 4 |
| 4 | 4288337 | Электромагнитный клапан | 1 |
| 4-34 | 0408409 | Уплотнительное кольцо | 1 |
| 4-35 | 0408410 | Уплотнительное кольцо | 1 |
| 4-36 | 0408411 | Уплотнительное кольцо | 1 |
| 4-41 | 0408412 | Уплотнительное кольцо | 1 |
| 4-48 | 0408413 | Болт с внутренним шестигранником | 4 |
| 7 | 0622601 | Электромагнитный клапан | 2 |
| 7-34 | 0408409 | Уплотнительное кольцо | 1 |
| 7-35 | 0408410 | Уплотнительное кольцо | 1 |
| 7-36 | 0408411 | Уплотнительное кольцо | 1 |
| 7-41 | 0408412 | Уплотнительное кольцо | 1 |
| 7-48 | 0408413 | Болт с внутренним шестигранником | 4 |
| 12 | 0408401 | Сиденье | 1 |
| 13 | 985582 | Уплотнительное кольцо | 1 |
| 16 | 0408405 | Колпачок | 1 |
| 17 | 0698001 | Втулка | 1 |
| 18 | 0408407 | Уплотнительное кольцо | 1 |
| 21 | 0308705 | Уплотнительное кольцо | 1 |
| 23 | 0308709 | Пробка | 1 |
| 34 | 0408409 | Уплотнительное кольцо | 1 |
| 35 | 0408410 | Уплотнительное кольцо | 1 |
| 36 | 0408411 | Уплотнительное кольцо | 1 |
| 41 | 0408412 | Уплотнительное кольцо | 1 |
| 71 | 0698002 | Втулка | 1 |
| 76 | 0698003 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
