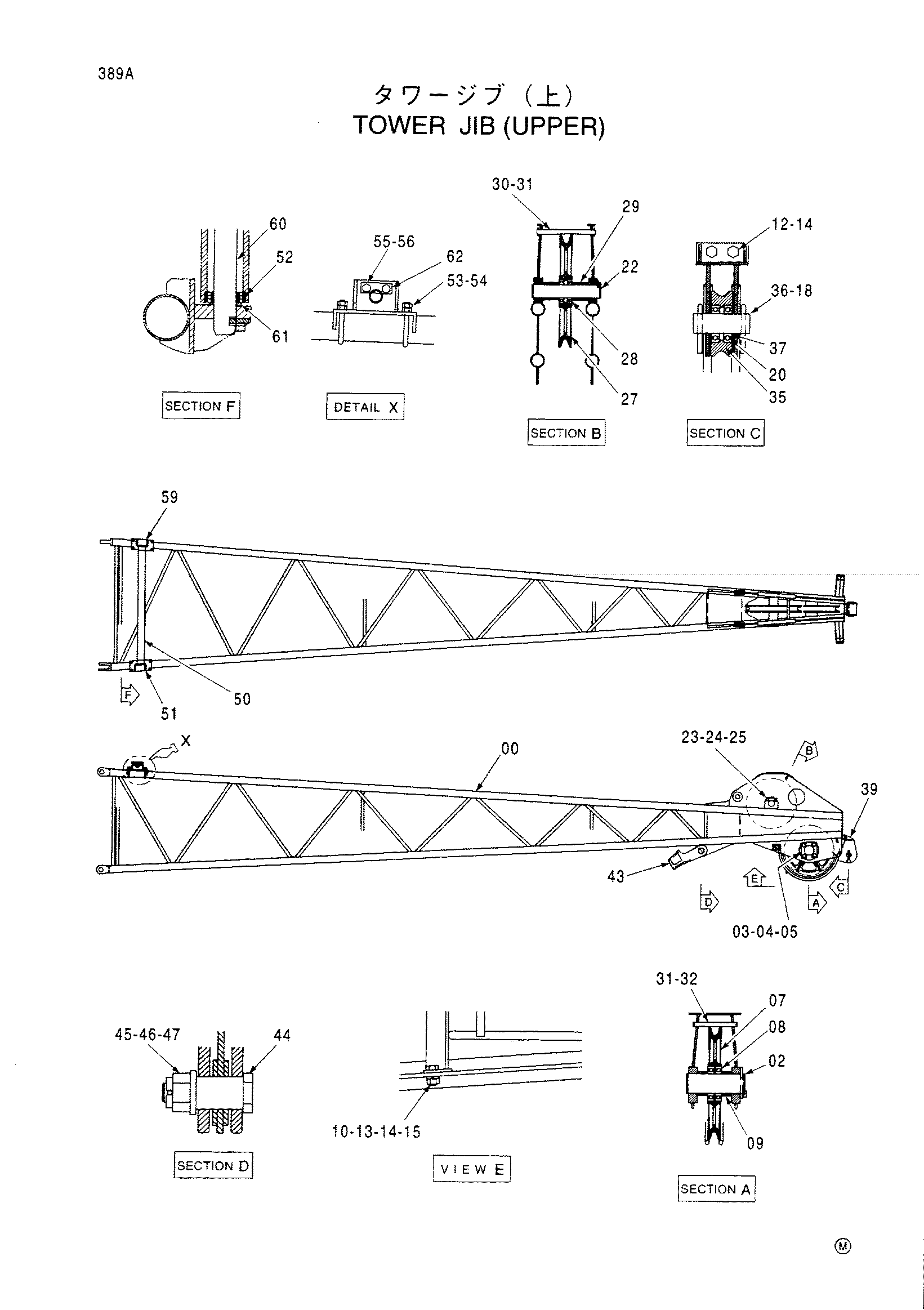

Башенный гусёк стрелы (верхний) — HITACHI CX700

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9151389	Гусёк стрелы верхний в сборе	1
00	5005332	Гусёк стрелы верхний	1
02	4337980	Палец	1
03	X4248	Стопорная пластина	2
04	J912030	Болт	4
05	A590920	Пружинная шайба	4
07	3038877	Канатный блок	1
08	4037728	Шариковый подшипник	2
09	4338153	Проставка	2
10	A590116	Плоская шайба	2
12	J901628	Болт	2
13	J901635	Болт	2
14	A590916 замена: A590916	Пружинная шайба	4
14	A590916	Пружинная шайба	2
15	J950016	Гайка	2
15	M660016	U-образная гайка	2
18	A761080	Шплинт	2
20	999737	Шариковый подшипник	2
22	4337983	Палец	1
23	X4246	Стопорная пластина	1
24	J901225	Болт	2
25	A590912	Пружинная шайба	2
27	3020684	Канатный блок	1
28	4014636	Шариковый подшипник	2
29	4338159	Проставка	2
30	4338154	Палец	1
31	A765036	Шплинт	4
32	4183180	Палец	1
35	4386714	Ролик	1
36	4386715	Палец	1
37	4386713	Проставка	2
39	7033281	Направляющая каната	1
43	3070315	Разъём канат	1
44	4360239	Палец	1
45	4137247	Корончатая гайка	1
46	4114408	Шайба	1
47	A766063	Шплинт	1
50	4431584	Каток направляющая	1
51	8078861	Правый кронштейн	1
52	4431970	Шариковый подшипник	2
53	4255205	U-образный болт	4
54	J950010	Гайка	16
55	J901025	Болт	4
56	A590910	Пружинная шайба	4
59	8077326	Левый кронштейн	1
60	4431599	Мост	1
61	4408322	Проставка	2
62	X4245	Стопорная пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
