Гусёк стрелы ропес — HITACHI CX700

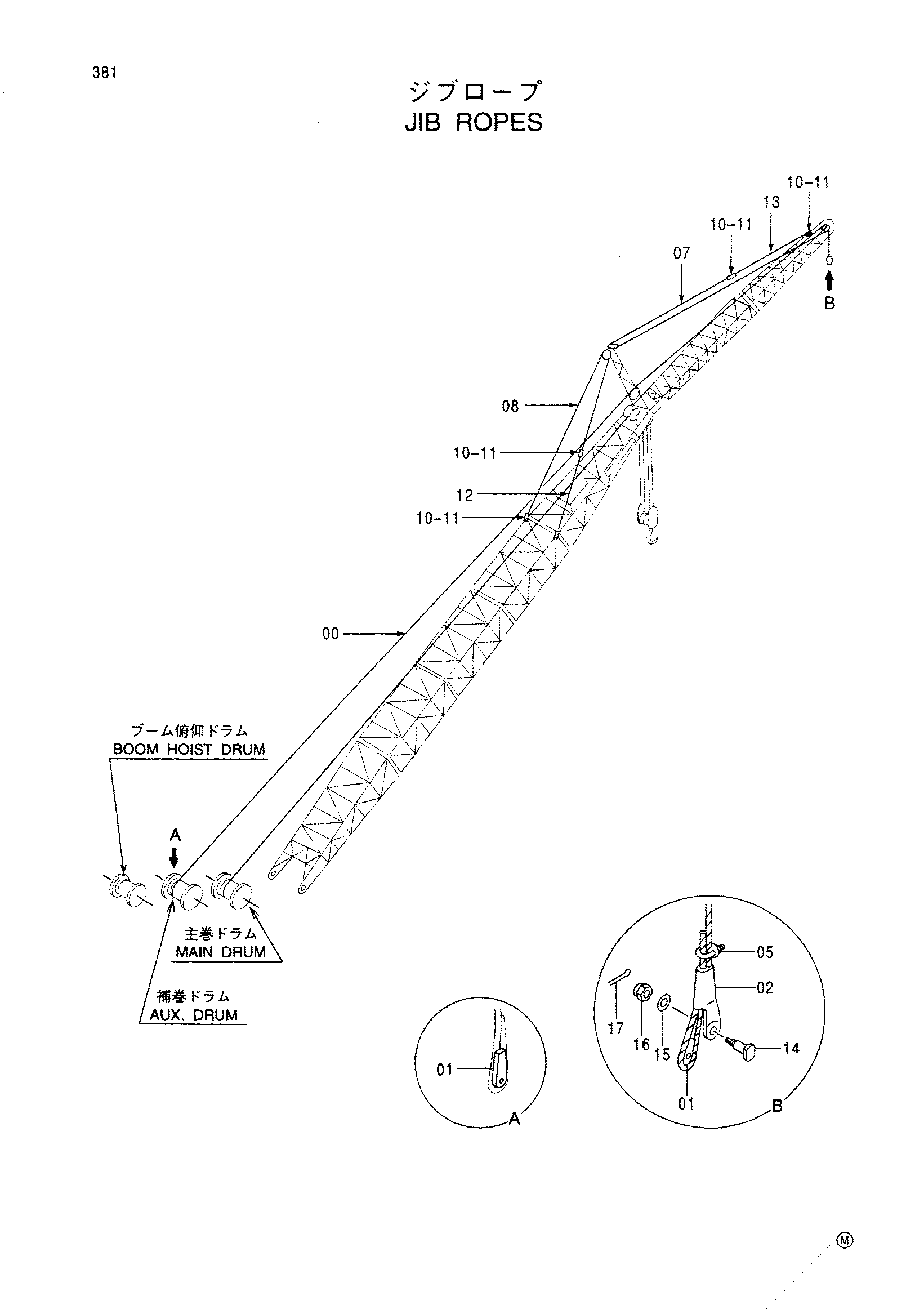

Заводская схема «Гусёк стрелы ропес» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4235747 | Канат провод 135M | 1 |
| 01 | 4340392 | Ведге | 2 |
| 02 | 3070315 | Разъём канат | 1 |
| 05 | 94-2907 | Зажим канат | 1 |
| 07 | 8031409 | Канат подвесной(20.8M) | 1 |
| 08 | 8066290 | Канат подвесной(26.72M) | 1 |
| 10 | 4169879 | Палец | 7 |
| 11 | A768056 | Шплинт | 7 |
| 12 | 8066291 | Канат подвесной(2.85M) | 1 |
| 13 | 8031412 | Канат подвесной(8.45M) | 2 |
| 14 | 4360239 | Палец | 1 |
| 15 | 4114408 | Шайба | 1 |
| 16 | 4137247 | Корончатая гайка | 1 |
| 17 | A766063 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
