Платформа (двигатель) — HITACHI CX700

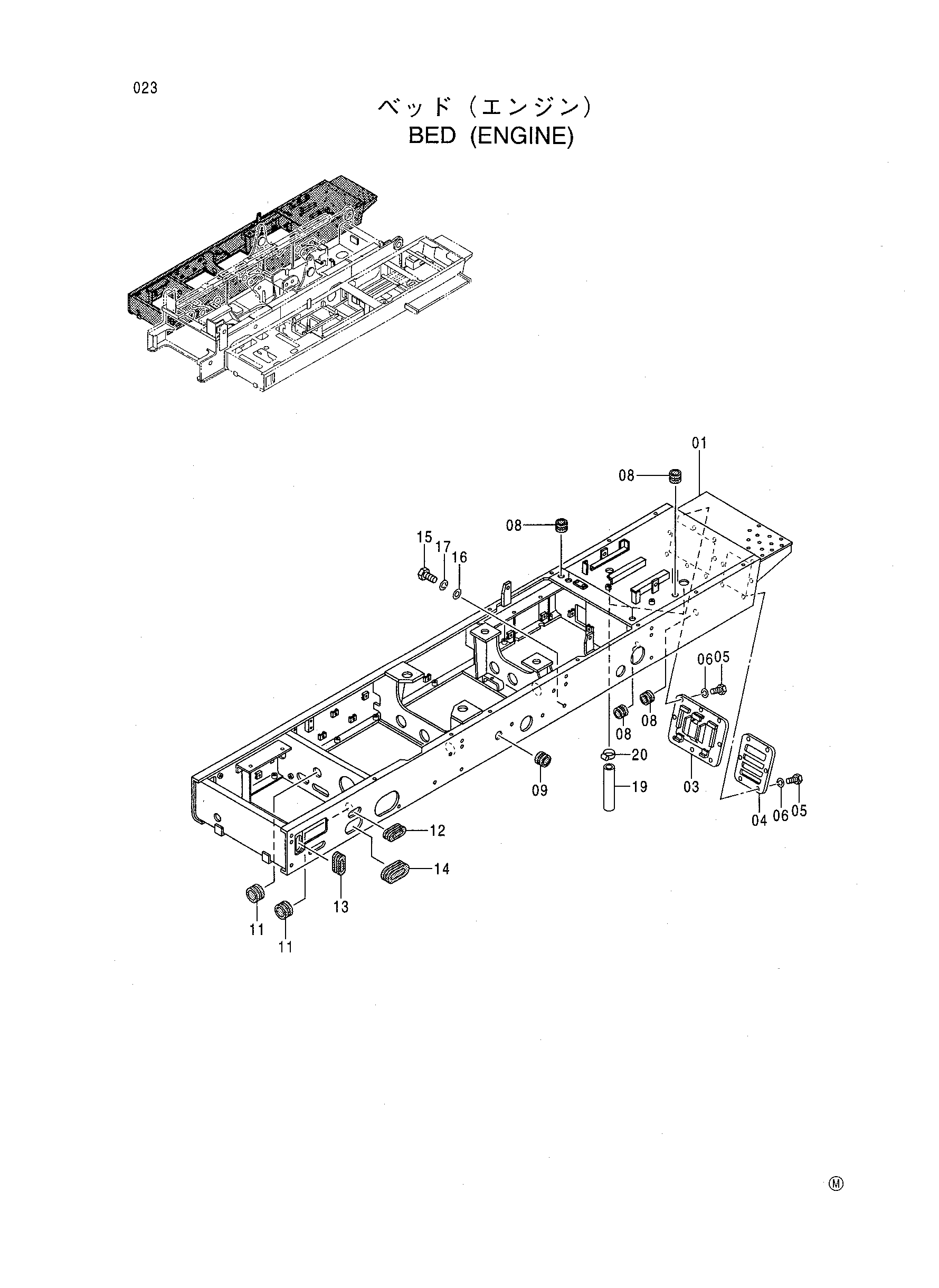

Заводская схема «Платформа (двигатель)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004940 | Платформа двигатель | 1 |
| 03 | 8066130 | Крышка | 1 |
| 04 | 8066129 | Крышка | 1 |
| 05 | 4330985 | Болт | 14 |
| 06 | A590910 | Пружинная шайба | 14 |
| 08 | 4184582 | Резиновая втулка | 6 |
| 09 | 4207839 | Резиновая втулка | 1 |
| 11 | 4087462 | Резиновая втулка | 2 |
| 12 | 4345079 | Резиновая прокладка | 1 |
| 13 | 4213560 | Резиновая втулка | 1 |
| 14 | 4370408 | Резиновая прокладка | 1 |
| 15 | J901645 | Болт | 12 |
| 16 | A590116 | Плоская шайба | 12 |
| 17 | A590916 | Пружинная шайба | 12 |
| 19 | 4382546 | Виниловый шланг | 2 |
| 20 | 4504491 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
