Электрооборудование (кабина платформа) — HITACHI CX700

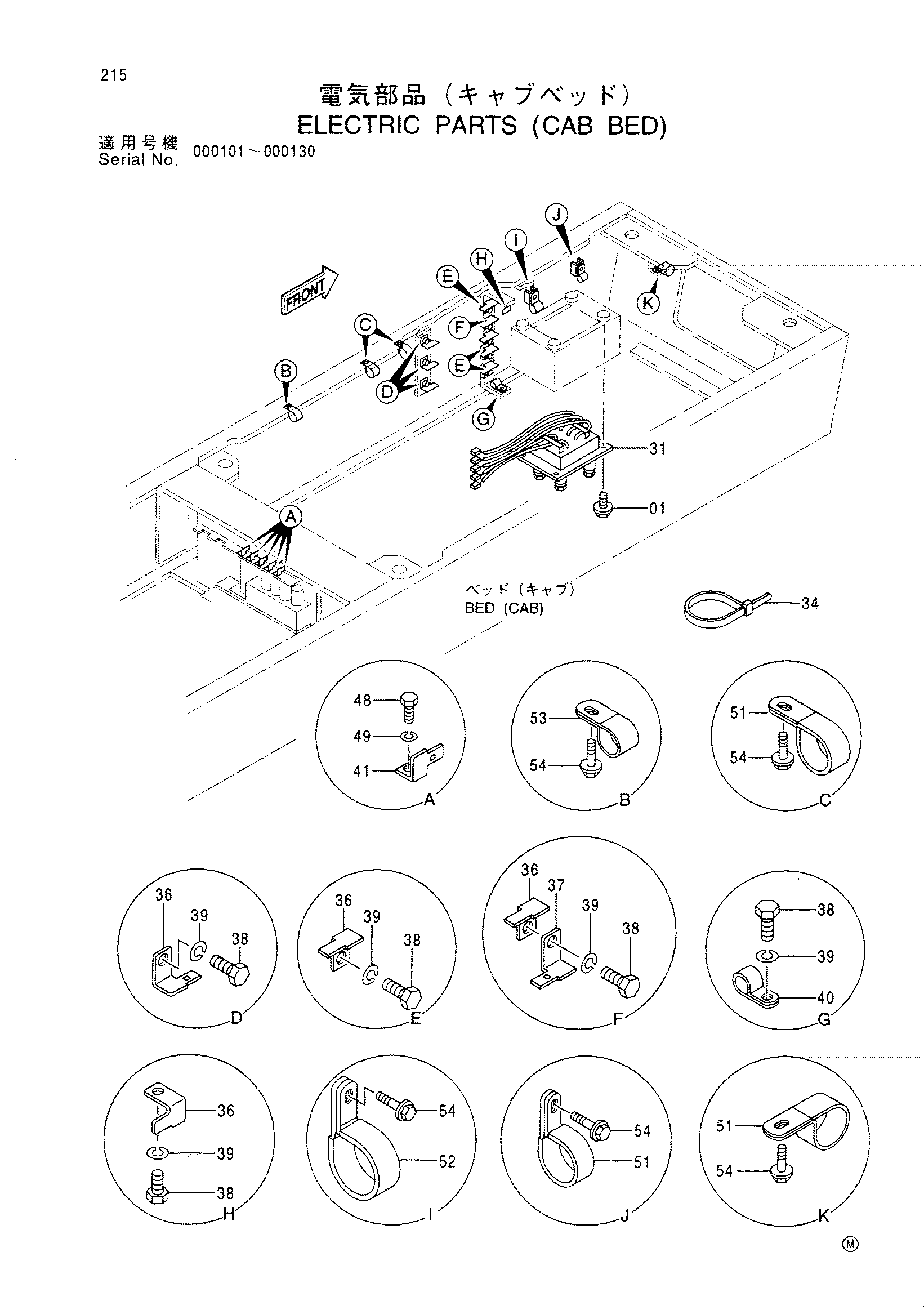

Заводская схема «Электрооборудование (кабина платформа)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011030 | Болт с шайбой | 4 |
| 31 | 4383909 | Короб клемма | 1 |
| 34 | 4055311 | Ленточный зажим | 7 |
| 36 | 4257159 | Кронштейн | 8 |
| 37 | 4336875 | Кронштейн | 1 |
| 38 | J901014 | Болт | 9 |
| 39 | A590910 | Пружинная шайба | 9 |
| 40 | 4190271 | Зажим | 1 |
| 41 | 4252767 | Кронштейн | 5 |
| 48 | J900610 | Болт | 5 |
| 49 | A590906 | Пружинная шайба | 5 |
| 51 | 4190264 | Зажим | 4 |
| 52 | 4190265 | Зажим | 1 |
| 53 | 4190274 | Зажим | 1 |
| 54 | J011020 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
