Поворот сигнализация устройство <700> — HITACHI CX700

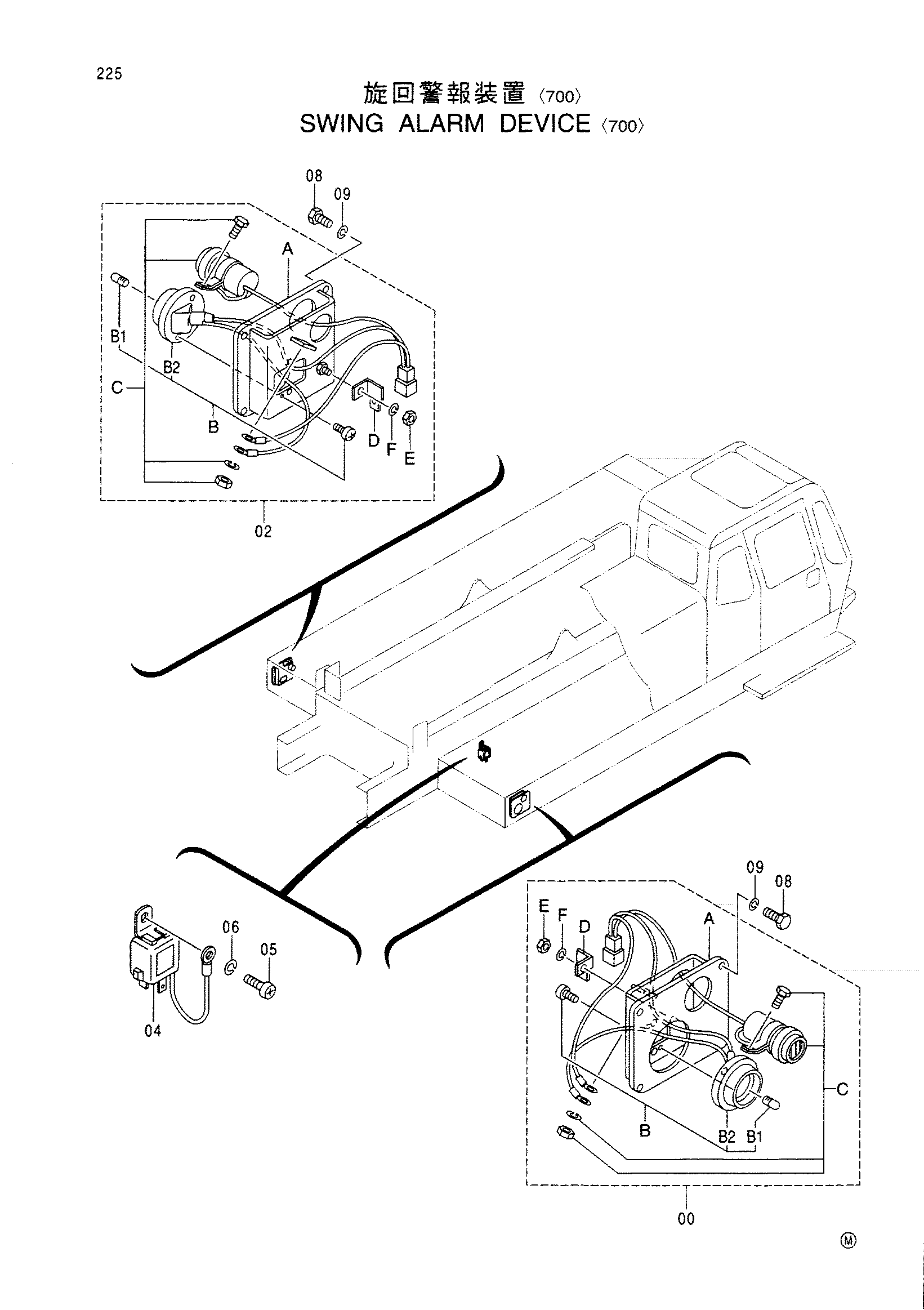

Заводская схема «Поворот сигнализация устройство <700>» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030713 | Фонарь боковой в сборе | 1 |
| 00A | 8063975 | Панель R | 1 |
| 00B | 4123644 | Фонарь | 1 |
| 00B1 | 4174814 | Лампа | 1 |
| 00B2 | 4182178 | Рассеиватель | 1 |
| 00C | 4020830 | Зуммер | 1 |
| 00D | 4252767 | Кронштейн | 1 |
| 00E | M500605 | Гайка | 1 |
| 00F | A590906 | Пружинная шайба | 1 |
| 02 | 7030714 | Фонарь боковой в сборе | 1 |
| 02A | 8063976 | Панель L | 1 |
| 02B | 4123645 | Фонарь | 1 |
| 02B1 | 4174814 | Лампа | 1 |
| 02B2 | 4182178 | Рассеиватель | 1 |
| 02C | 4020830 | Зуммер | 1 |
| 02D | 4336874 | Кронштейн | 1 |
| 02E | M500605 | Гайка | 1 |
| 02F | A590906 | Пружинная шайба | 1 |
| 04 | 4175981 | Фласхер | 1 |
| 05 | M430610 | Винт | 1 |
| 06 | A590906 | Пружинная шайба | 1 |
| 08 | 4327727 | Болт | 8 |
| 09 | A590906 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
