Момент ограничитель (HL-9) — HITACHI CX700

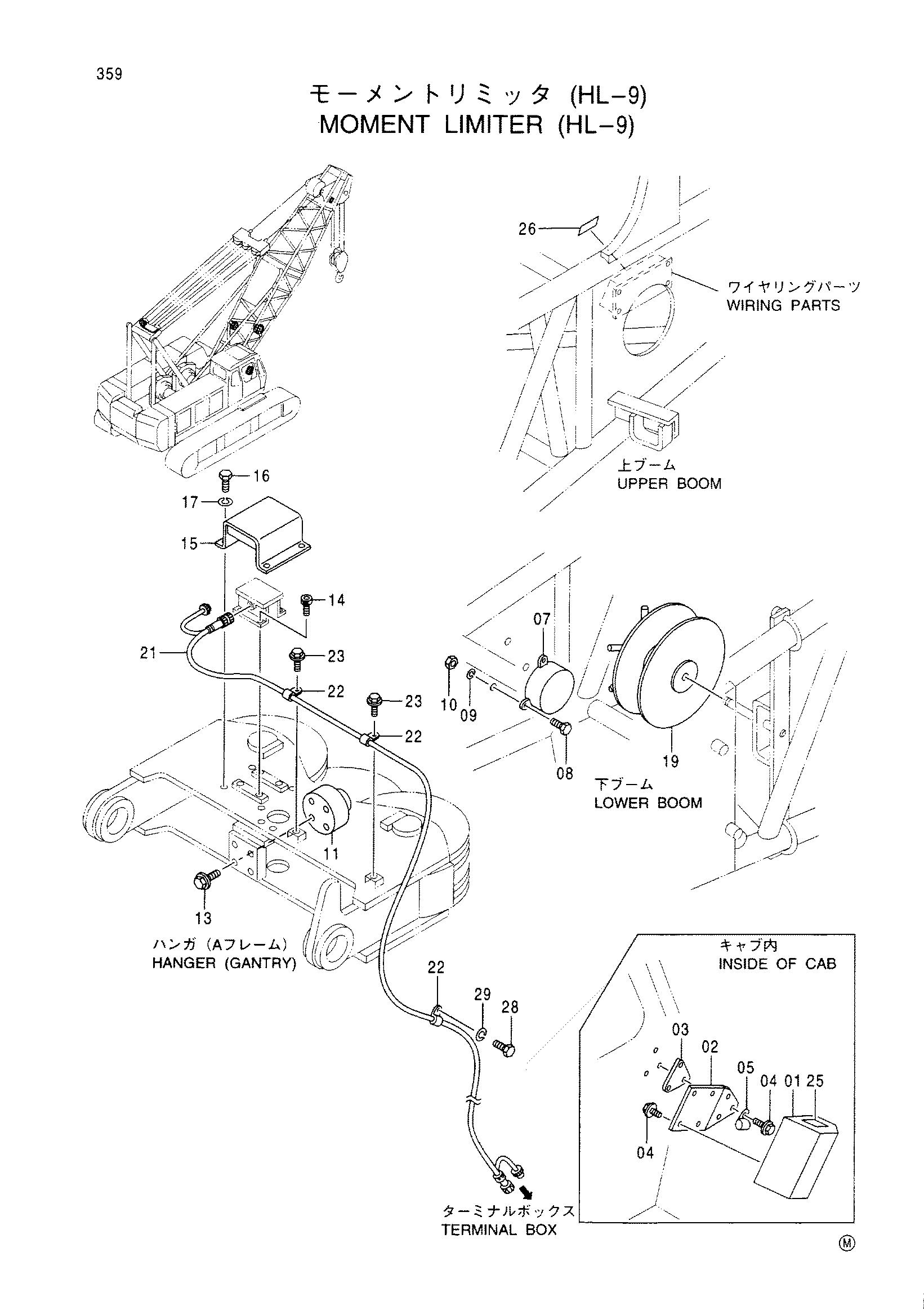

Заводская схема «Момент ограничитель (HL-9)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9163565 | Момент ограничитель | 1 |
| 01 | 9163797 | Момент ограничитель | 1 |
| 02 | 3068375 | Пластина | 1 |
| 03 | 4341721 | Регулировочная шайба | 1 |
| 04 | J020820 | Болт с шайбой | 7 |
| 05 | 4190292 | Зажим | 1 |
| 07 | 4332049 | Указатель угол | 1 |
| 08 | J900835 | Болт | 3 |
| 09 | A590908 | Пружинная шайба | 3 |
| 10 | M500807 | Гайка | 3 |
| 11 | 4344211 | Лоад-скале | 1 |
| 13 | M340840 | Болт с внутренним шестигранником | 4 |
| 13 | J010840 | Болт с шайбой | 4 |
| 14 | M340610 | Болт с внутренним шестигранником | 4 |
| 15 | 8033993 | Крышка | 1 |
| 16 | J901216 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 19 | 7002986 | Реел трос | 1 |
| 21 | 4321933 | Жгут проводов | 1 |
| 22 | 4190271 замена: 4190271 | Зажим | 12 |
| 22 | 4190271 | Зажим | 13 |
| 23 | J011020 | Болт с шайбой | 11 |
| 25 | 4345086 | Информационная табличка | 1 |
| 26 | 4347592 | Информационная табличка | 2 |
| 26 | 4383143 | Информационная табличка | 2 |
| 26 | 4387472 | Информационная табличка | 2 |
| 28 | J901016 | Болт | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
