К-макс крышка — HITACHI CX700

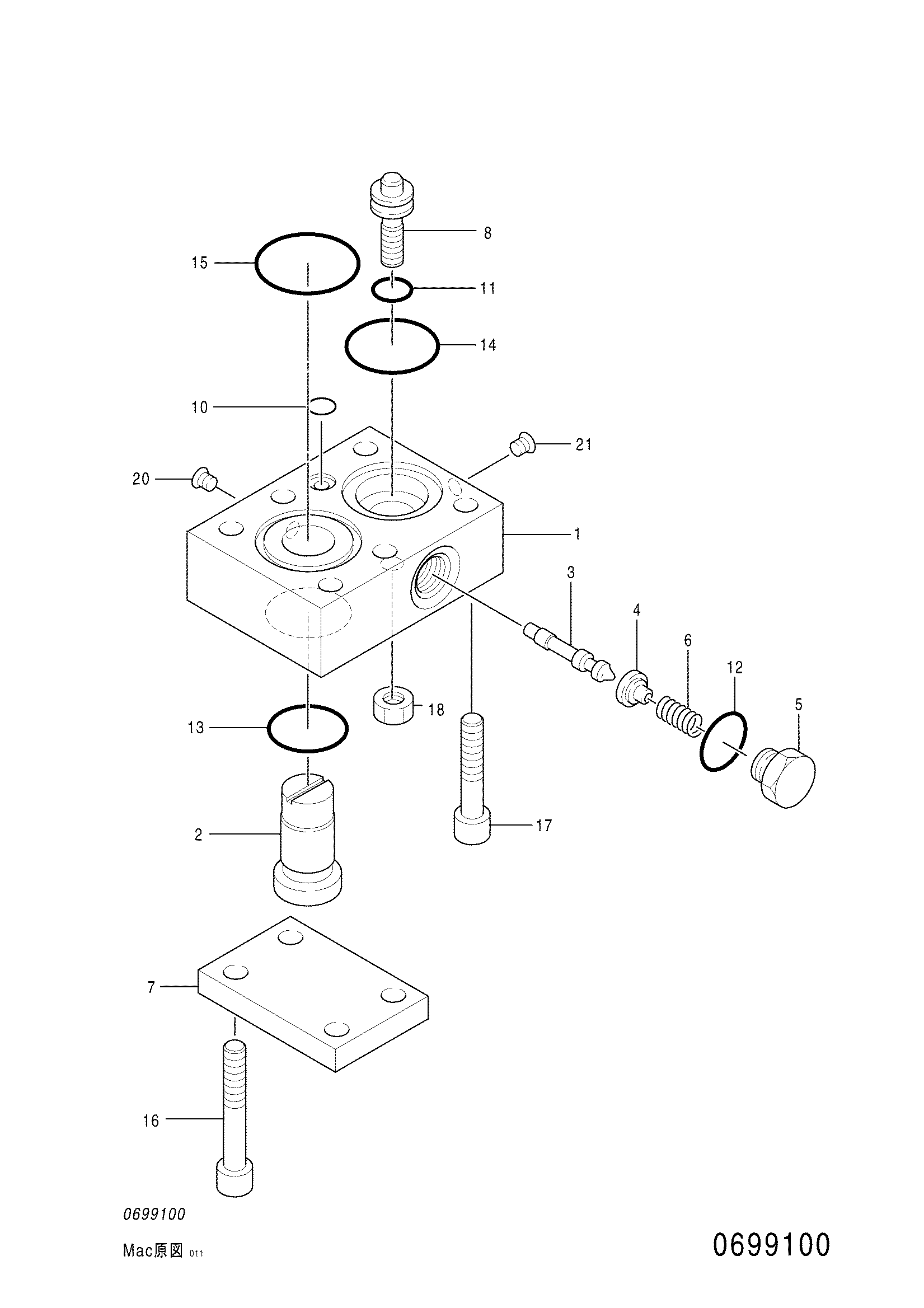

Заводская схема «К-макс крышка» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391253 | Крышка к-макс | 1 | |
| 4 | 0215103 | Седло пружины | 1 |
| 5 | 0311903 | Пробка | 1 |
| 6 | 0311904 | Пружина | 1 |
| 7 | 0626401 | Пластина | 1 |
| 8 | 0626402 | Винт регулировочный | 1 |
| 10 | 4506409 | Уплотнительное кольцо | 1 |
| 11 | 954495 | Уплотнительное кольцо | 1 |
| 12 | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A811035 | Уплотнительное кольцо | 1 |
| 14 | 0625817 | Уплотнительное кольцо | 1 |
| 15 | A811045 | Уплотнительное кольцо | 1 |
| 16 | 0230303 | Болт с внутренним шестигранником | 4 |
| 17 | 0331503 | Болт с внутренним шестигранником | 2 |
| 18 | 0349909 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
