Гидромотор <900> — HITACHI CX700

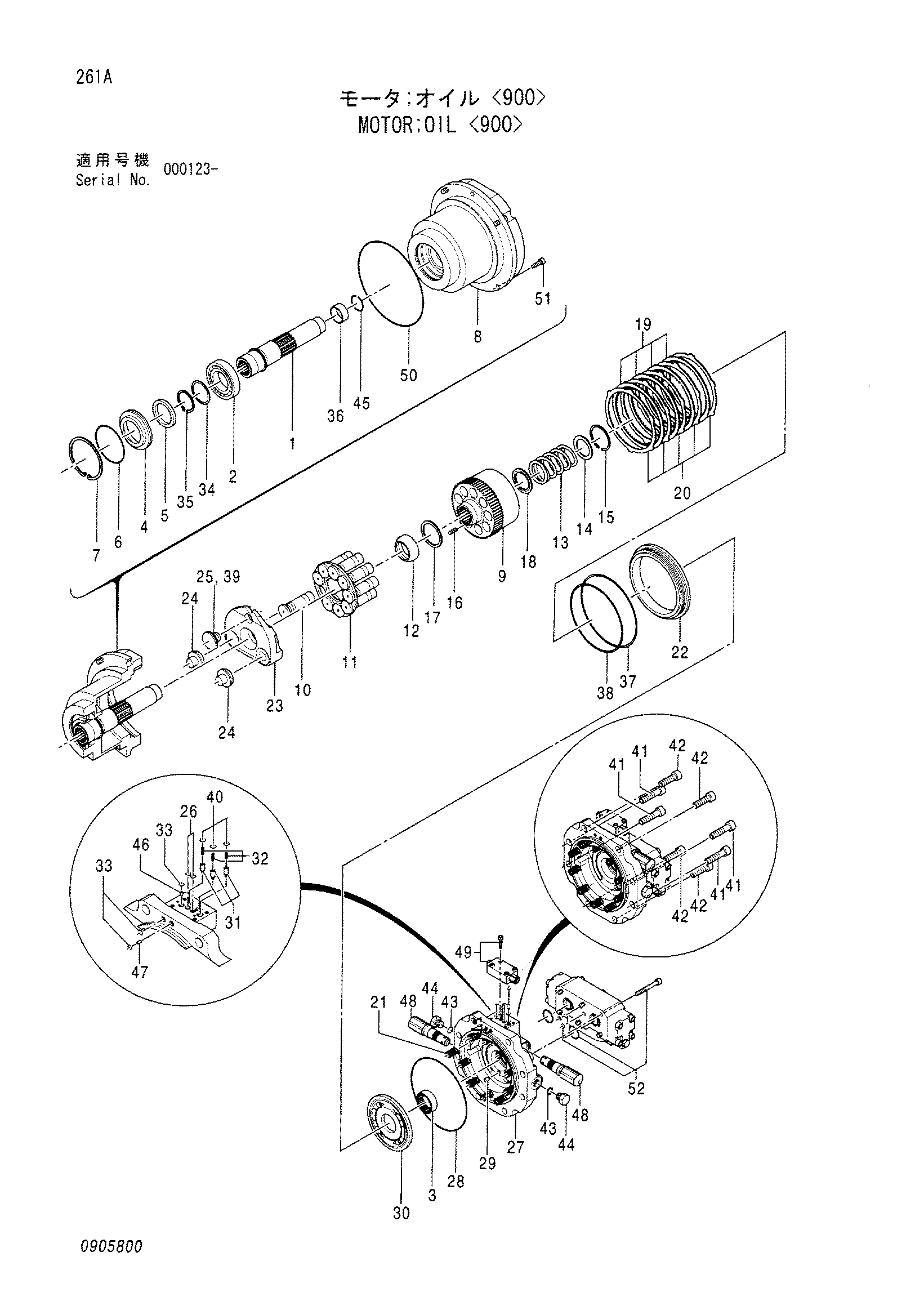

Заводская схема «Гидромотор <900>» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4432090	Гидромотор	1
1	0780701	Вал	1
2	0780702	Подшипник	1
3	0780703	Игольчатый подшипник	1
4	0780704	Сиденье	1
5	0780705	Масляное уплотнение	1
6	A811110	Уплотнительное кольцо	1
7	991732	Стопорное кольцо	1
8	0780706	Корпус	1
9	0780707	Блок гидроцилиндр.	1
10	0780708	Поршень	9
11	0780709	Фиксатор	1
12	0780710	Шарнир	1
13	0780711	Пружина	1
14	0780712	Держатель пружина	1
15	940144	Стопорное кольцо	1
16	0780713	Палец	3
17	0780714	Держатель	1
18	0780715	Держатель пружина	1
19	0780716	Пластина фрикционный	4
20	0780717	Пластина	5
21	0780718	Пружина	10
22	0780719	Поршень	1
23	0905801	Пластина	1
24	0780721	Пивот	2
25	0780722	Поршень	1
26	4506406	Уплотнительное кольцо	2
27	0780723	Крышка задний	1
28	0780724	Уплотнительное кольцо	1
29	0780725	Палец	2
30	0780726	Пластина клапан	1
31	0780727	Обратный клапан	3
32	0780728	Пружина	3
33	4506408	Уплотнительное кольцо	3
34	0780729	Проставка	1
35	991347	Стопорное кольцо	1
36	0780730	Внутреннее кольцо подшипника	1
37	0780731	Поршневое кольцо	1
38	0780732	Поршневое кольцо	1
39	0780733	Уплотнение	1
40	4506409	Уплотнительное кольцо	3
41	0780734	Болт с внутренним шестигранником	4
42	0780735	Болт с внутренним шестигранником	4
43	4506418	Уплотнительное кольцо	2
44	0780736	Пробка	2
45	0780737	Фиксатор	1
46	0780738	Тхроттле	1
47	0780739	Тхроттле	1
48	4446201	Клапан: предохранительный	2
49	4446202	Пилотный клапан	1
50	0780740	Уплотнительное кольцо	1
51	0159105	Болт с внутренним шестигранником	4
52	4400789	Тормозной клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
