Пилотные гидролинии (3-3) — HITACHI CX700

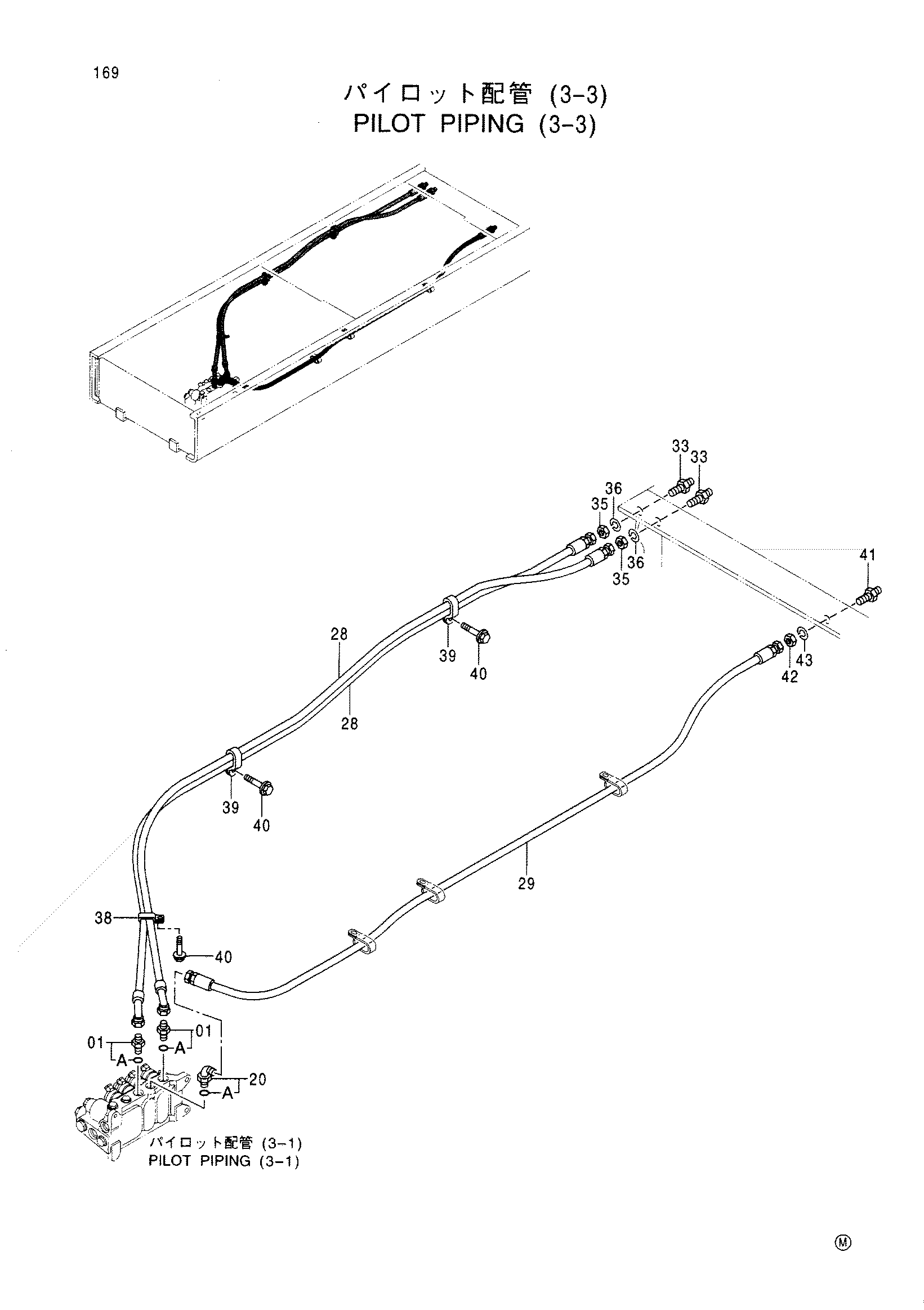

Заводская схема «Пилотные гидролинии (3-3)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4318796 | Нейлоновый шланг | 2 |
| 29 | 4323301 | Шланг | 1 |
| 33 | 4317426 | Адаптер | 2 |
| 35 | 4202531 | Гайка | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 38 | 4259817 | Зажим | 1 |
| 39 | 4190292 | Зажим | 2 |
| 40 | J011020 | Болт с шайбой | 3 |
| 41 | 4317426 | Адаптер | 1 |
| 42 | 4202531 | Гайка | 1 |
| 43 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
