Тормозной клапан — HITACHI CX700

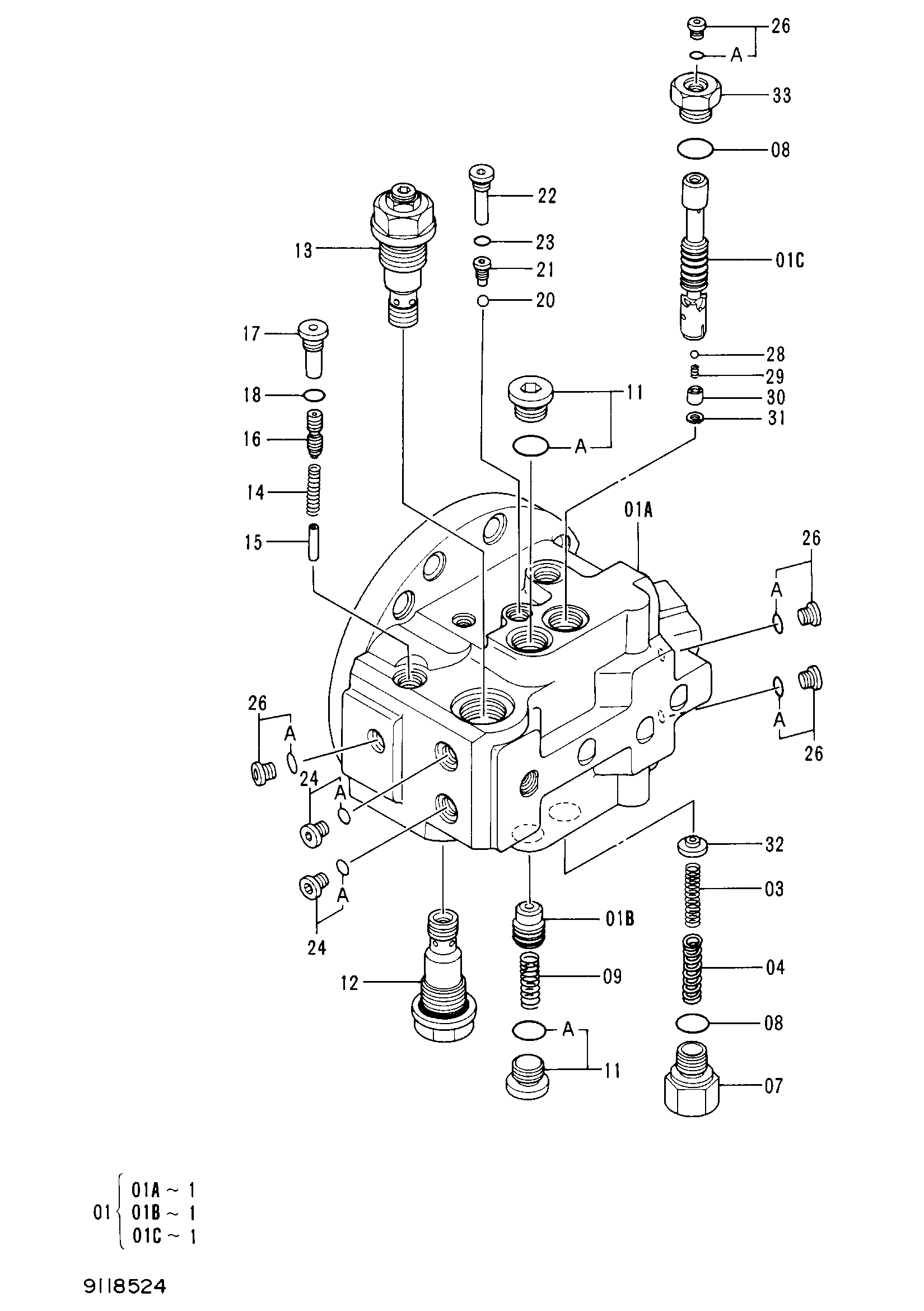

Заводская схема «Тормозной клапан» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9118524 | Тормозной клапан | 1 | |
| 01 | 7026724 | Корпус | 1 |
| 03 | 4261491 | Пружина сжатия | 1 |
| 04 | 4261492 | Пружина сжатия | 1 |
| 07 | 4275287 | Пробка | 1 |
| 08 | 4506424 | Уплотнительное кольцо | 2 |
| 09 | 4339159 | Пружина сжатия | 1 |
| 11 | 9089488 | Пробка | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9114443 | Предохранительный клапан | 1 |
| 13 | 9119214 | Предохранительный клапан | 1 |
| 14 | 4185136 | Пружина сжатия | 1 |
| 15 | 4309127 | Ограничитель | 1 |
| 16 | 4307483 | Золотник | 1 |
| 17 | 4275322 | Пробка | 1 |
| 18 | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4509493 | Шарик | 1 |
| 21 | 4254245 | Сиденье | 1 |
| 22 | 4275323 | Пробка | 1 |
| 23 | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9089485 | Пробка | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9089484 | Пробка | 4 |
| 26A | 4506408 | Уплотнительное кольцо | 1 |
| 28 | 4184779 | Шарик | 1 |
| 29 | 4065127 | Пружина сжатия | 1 |
| 30 | 4332469 | Направляющая пружины | 1 |
| 31 | 991557 | Стопорное кольцо | 1 |
| 32 | 4332201 | Ограничитель | 1 |
| 33 | 4332213 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
