Каталог запчастей HITACHI
Гидрораспределитель <1100> — HITACHI CX700

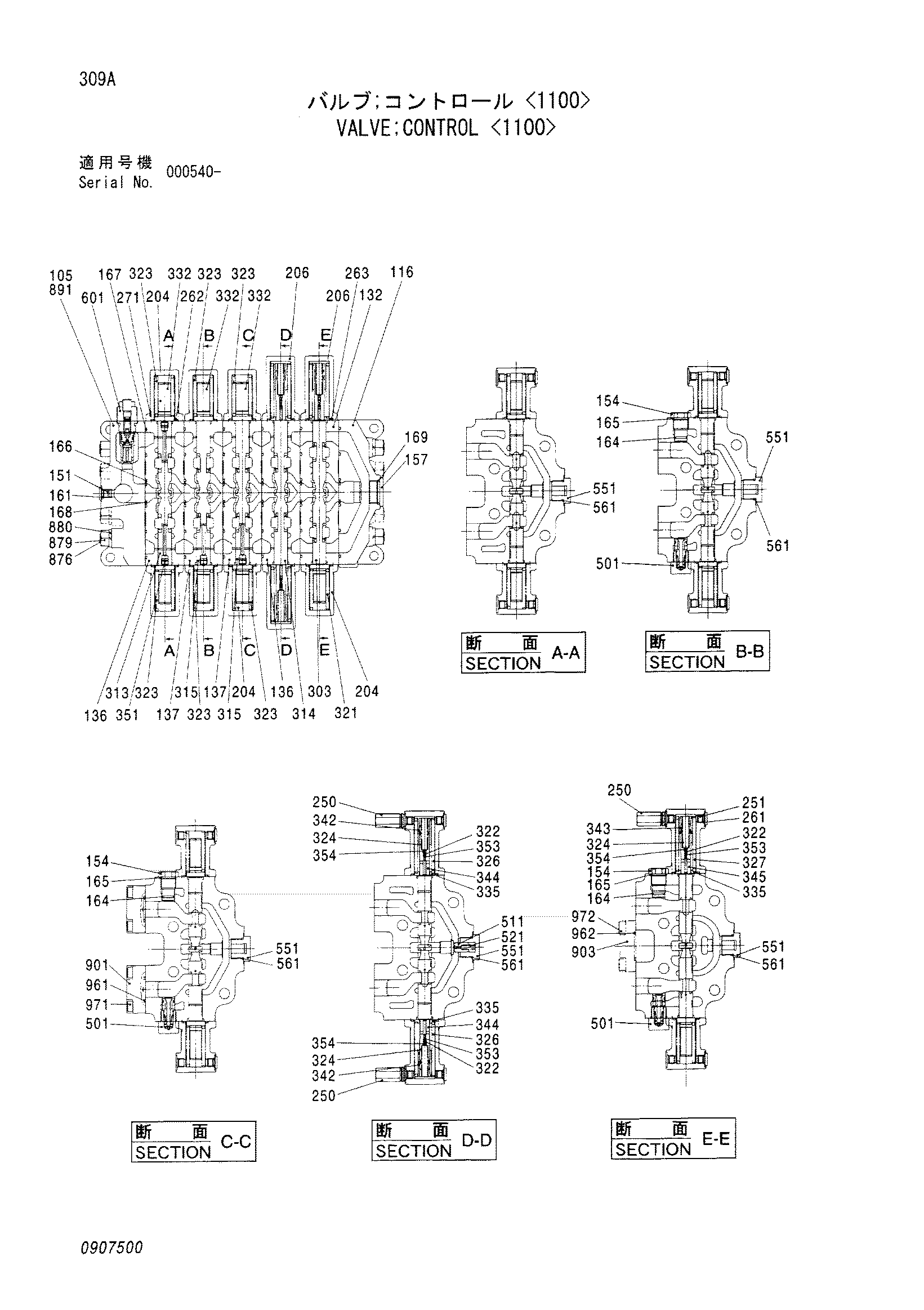

Заводская схема «Гидрораспределитель <1100>» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4438467 | Гидрораспределитель | 1 | |
| 105 | 0697501 | Енд-сектион | 1 |
| 116 | 0272406 | Енд-сектион | 1 |
| 151 | 0846606 | Пробка | 1 |
| 154 | 0303604 | Пробка | 3 |
| 156 | 0229304 | Пробка | 1 |
| 161 | 957366 | Уплотнительное кольцо | 1 |
| 164 | 4506416 | Уплотнительное кольцо | 3 |
| 165 | 4509181 | Уплотнительное кольцо | 3 |
| 166 | 970860 | Уплотнительное кольцо | 6 |
| 167 | 970860 | Уплотнительное кольцо | 12 |
| 168 | 4509182 | Уплотнительное кольцо | 6 |
| 169 | 984614 | Уплотнительное кольцо | 1 |
| 204 | 0781901 | Крышка | 7 |
| 206 | 0728903 | Крышка | 3 |
| 250 | 0629407 | Адаптер | 3 |
| 251 | 0846606 | Пробка | 10 |
| 261 | 957366 | Уплотнительное кольцо | 10 |
| 262 | A811035 | Уплотнительное кольцо | 7 |
| 263 | A811040 | Уплотнительное кольцо | 3 |
| 271 | 0173608 | Болт с внутренним шестигранником | 40 |
| 321 | 0739601 | Пружина | 1 |
| 322 | 0629412 | Пружина | 3 |
| 323 | 0375605 | Пружина | 6 |
| 324 | 0629413 | Пружина | 3 |
| 326 | 0629414 | Пружина | 2 |
| 327 | 0739602 | Пружина | 1 |
| 332 | 0272413 | Седло пружины | 7 |
| 335 | 0629415 | Седло пружины | 3 |
| 342 | 0629416 | Втулка | 2 |
| 343 | 0739603 | Втулка | 1 |
| 344 | 0629417 | Шток | 2 |
| 345 | 0739604 | Шток | 1 |
| 351 | 94-2010 | Пробка | 4 |
| 353 | 0185206 | Шарик | 3 |
| 354 | 0629504 | Тхроттле | 3 |
| 501 | 0229307 | Клапан | 3 |
| 511 | 0272415 | Тарельчатый клапан | 1 |
| 521 | 0272416 | Пружина | 1 |
| 551 | 0272417 | Колпачок | 5 |
| 561 | 4506430 | Уплотнительное кольцо | 5 |
| 601 | 0739605 | Предохранительный клапан | 1 |
| 876 | 0697611 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
| 901 | 0629505 | Фланец | 2 |
| 903 | 0272420 | Фланец | 1 |
| 961 | A811035 | Уплотнительное кольцо | 2 |
| 962 | A811040 | Уплотнительное кольцо | 1 |
| 971 | 0102438 | Болт с внутренним шестигранником | 8 |
| 972 | M341230 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
