Правый стойка (задний) — HITACHI CX700

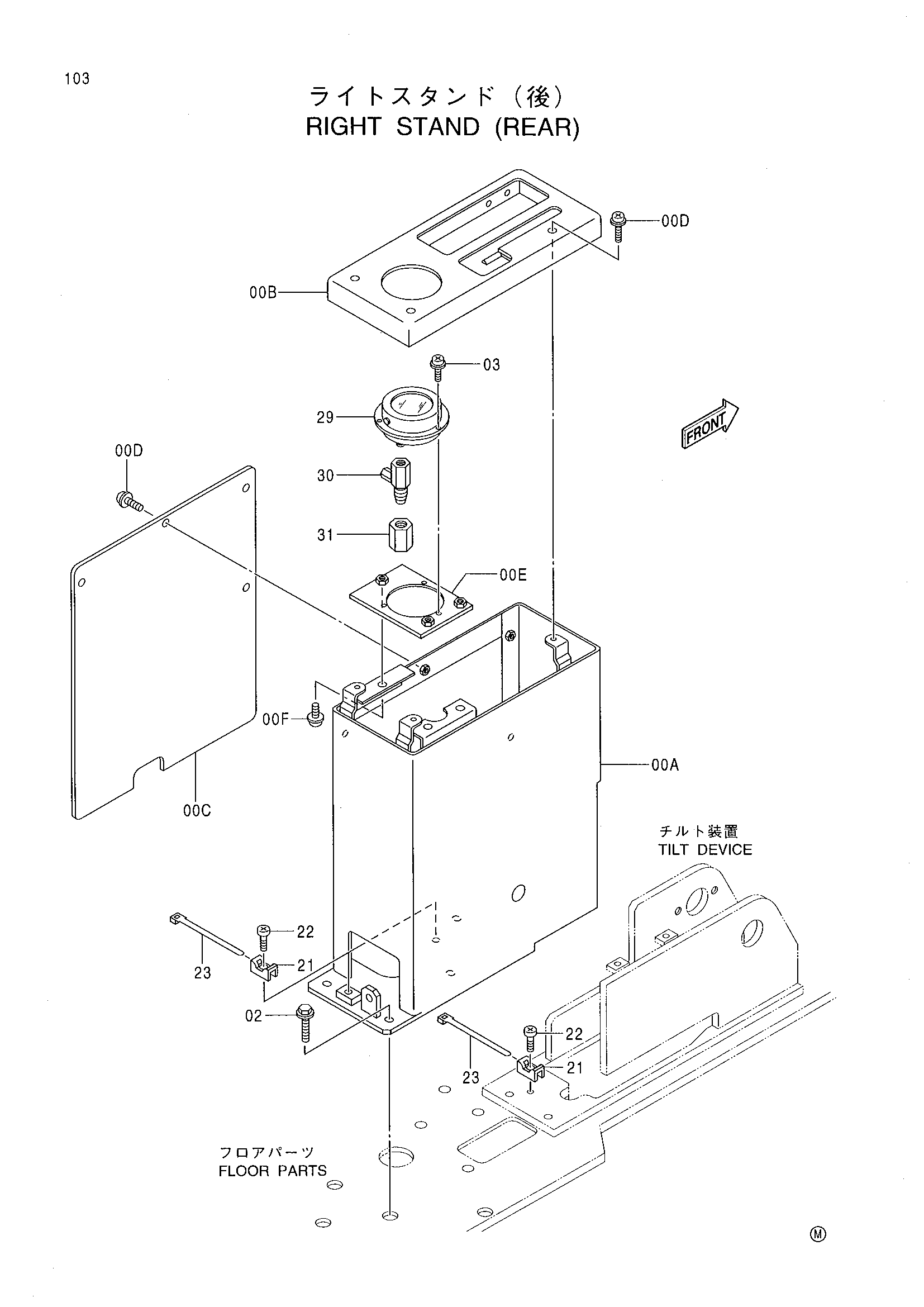

Заводская схема «Правый стойка (задний)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 7030695 | Стойка | 1 |
| 00A | 7030694 | Стойка R | 1 |
| 00B | 7030693 | Панель R | 1 |
| 00C | 4357750 | Крышка | 1 |
| 00D | J680616 | Винт с шайбой | 7 |
| 00E | 8063943 | Пластина | 1 |
| 00F | J460616 | Винт с шайбой | 3 |
| 02 | J021025 | Болт с шайбой | 4 |
| 03 | J450412 | Винт с шайбой | 3 |
| 21 | 4196829 | Направляющая лента | 3 |
| 22 | M430610 | Винт | 3 |
| 23 | 4055312 | Ленточный зажим | 3 |
| 29 | 4339030 | Указатель оил-прес. | 1 |
| 30 | 4151610 | Думпер | 1 |
| 31 | 94-0685 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
