Гидрораспределитель трубопроводы (1-1) — HITACHI CX700

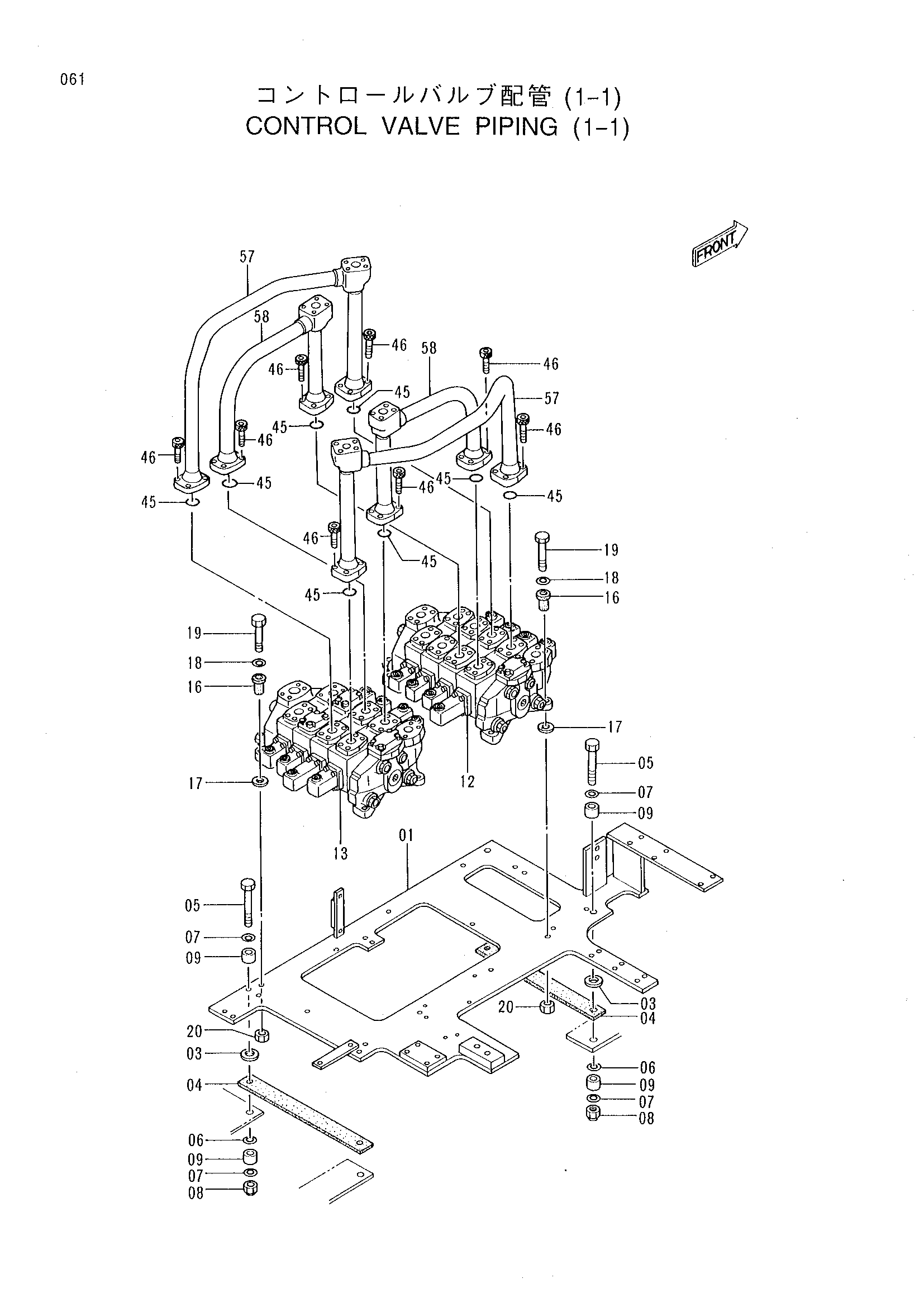

Заводская схема «Гидрораспределитель трубопроводы (1-1)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7028307 | Пластина | 1 |
| 03 | 4314053 | Проставка | 4 |
| 04 | 4314054 | Резиновая прокладка | 2 |
| 05 | J901290 | Болт | 4 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | M660012 | U-образная гайка | 4 |
| 09 | 4346042 | Втулка | 8 |
| 12 | 4379072 | Гидрораспределитель | 1 |
| 13 | 4379094 | Гидрораспределитель | 1 |
| 16 | 4172242 | Резиновая втулка | 6 |
| 17 | 4172243 | Резиновая прокладка | 6 |
| 18 | A590110 | Плоская шайба | 6 |
| 19 | J901055 | Болт | 6 |
| 20 | M660010 | U-образная гайка | 6 |
| 45 | A811035 | Уплотнительное кольцо | 8 |
| 46 | M341036 | Болт с внутренним шестигранником | 32 |
| 57 | 8055936 | Трубка | 2 |
| 58 | 9740303 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
