Верхний стрела — HITACHI CX700

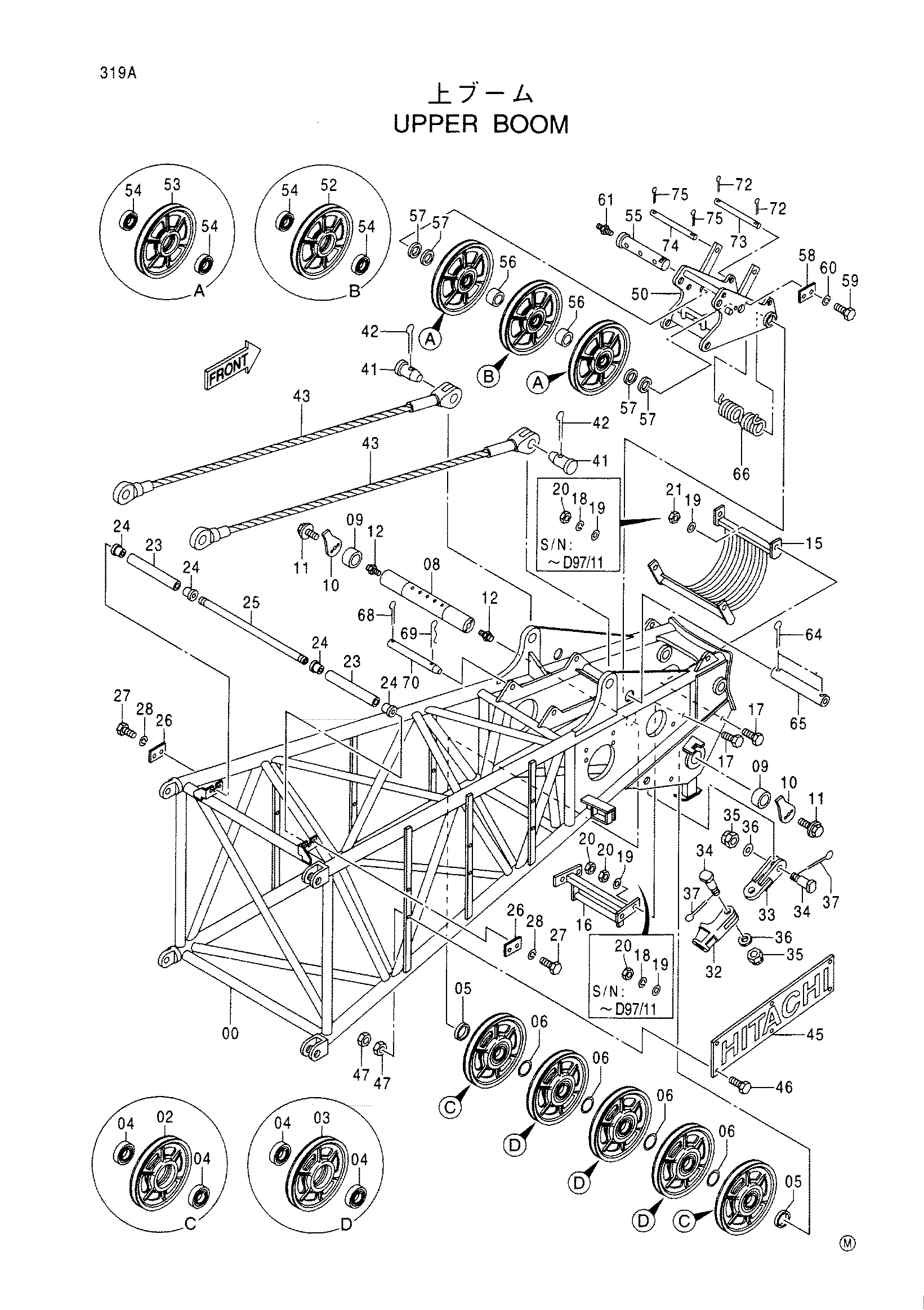

Заводская схема «Верхний стрела» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004920 | Стрела верхний | 1 |
| 02 | 3075171 замена: 3080929 | Канатный блок | 2 |
| 02 | 3080929 | Канатный блок | 2 |
| 03 | 3075800 | Канатный блок | 3 |
| 03 | 3080929 | Канатный блок | 3 |
| 04 | 4162522 | Шариковый подшипник | 10 |
| 05 | 4365877 | Проставка | 2 |
| 06 | 4365874 | Проставка | 4 |
| 08 | 3073566 | Мост | 1 |
| 09 | 4365878 замена: 4370586 | Проставка | 2 |
| 09 | 4370586 | Проставка | 2 |
| 10 | 4369747 | Ограничитель | 2 |
| 11 | J011225 | Болт с шайбой | 4 |
| 12 | J75481 | Пресс-маслёнка | 2 |
| 15 | 7031366 | Направляющая каната | 1 |
| 16 | 8065407 | Направляющая каната | 1 |
| 17 | J932050 | Болт | 8 |
| 18 | A590920 | Пружинная шайба | 8 |
| 19 | A590120 | Плоская шайба | 8 |
| 20 | J951020 | Гайка | 8 |
| 21 | M660020 | U-образная гайка | 4 |
| 23 | 4365888 | Ролик | 2 |
| 24 | 4142688 | Втулка | 4 |
| 25 | 4365887 | Мост | 1 |
| 26 | X4246 | Стопорная пластина | 2 |
| 27 | J901220 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 32 | 3070315 | Разъём канат | 1 |
| 33 | 8061240 | Тяга | 1 |
| 34 | 4360239 | Палец | 2 |
| 35 | 4137247 | Корончатая гайка | 2 |
| 36 | 4114408 | Шайба | 2 |
| 37 | A766063 | Шплинт | 2 |
| 41 | 4062839 | Палец | 2 |
| 42 | A761000 | Шплинт | 2 |
| 43 | 8068242 | Канат подвесной | 2 |
| 45 | 4343269 | Информационная табличка | 2 |
| 46 | J901030 | Болт | 12 |
| 47 | J950010 | Гайка | 24 |
| 50 | 8067912 | Кронштейн | 1 |
| 52 | 3020684 замена: 3080672 | Канатный блок | 1 |
| 52 | 3080672 | Канатный блок | 1 |
| 53 | 3075174 | Канатный блок | 2 |
| 53 | 3080672 | Канатный блок | 2 |
| 54 | 971541 | Шариковый подшипник | 6 |
| 55 | 4364162 | Мост | 1 |
| 56 | 4084147 | Проставка | 2 |
| 57 | 4364163 | Проставка | 4 |
| 58 | X4246 | Стопорная пластина | 1 |
| 59 | J901225 | Болт | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 61 | J75481 | Пресс-маслёнка | 2 |
| 64 | A761000 | Шплинт | 2 |
| 65 | 4364166 | Палец | 1 |
| 66 | 4379732 | Пружина торсион | 1 |
| 68 | A768063 | Шплинт | 1 |
| 69 | 414322 | Стопорный палец | 1 |
| 70 | 4364167 | Палец | 1 |
| 72 | A768045 | Шплинт | 2 |
| 73 | 4364165 | Палец | 1 |
| 74 | 4157542 | Палец | 1 |
| 75 | A765040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
