Быстросъёмное устройство — HITACHI CX700

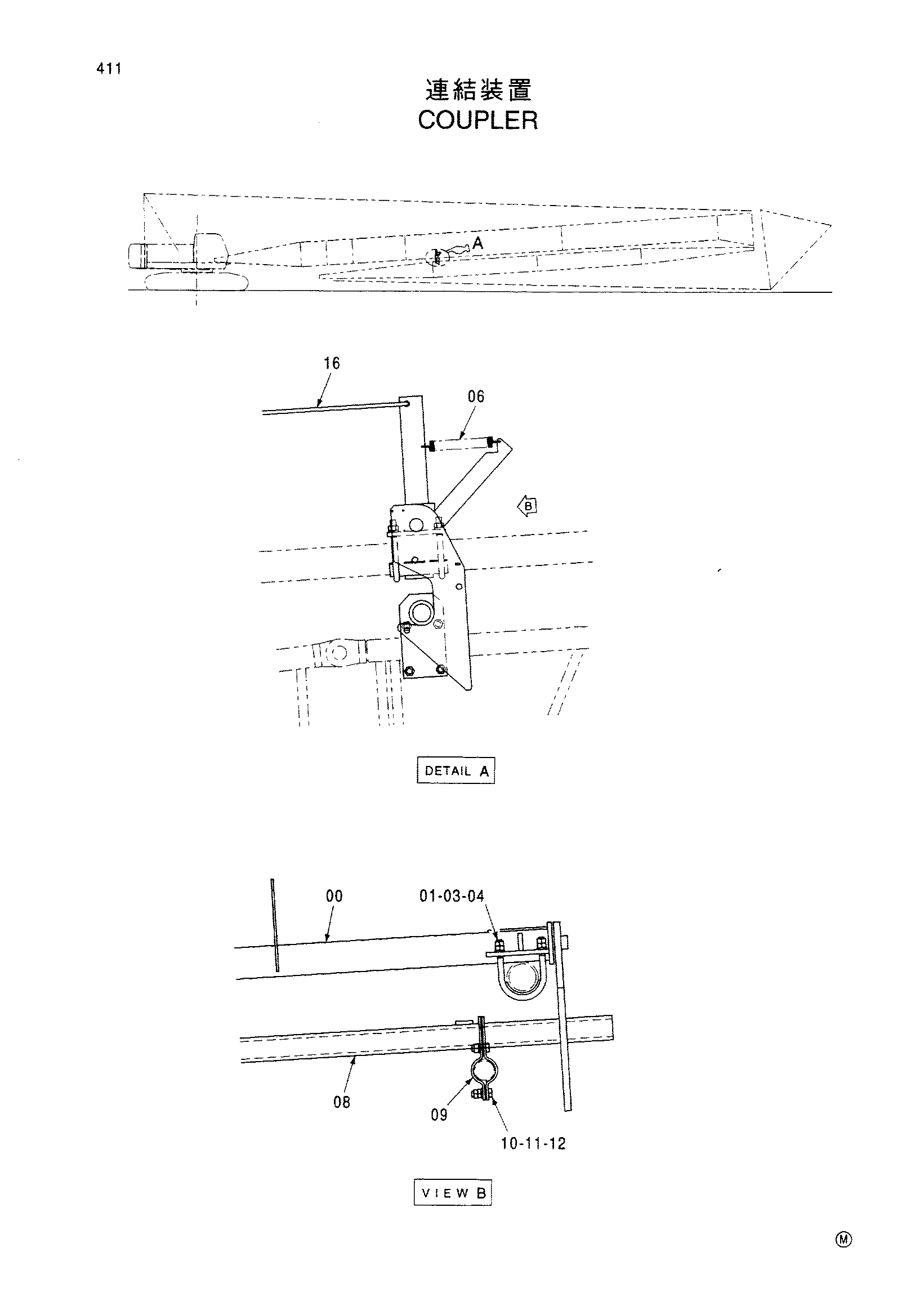

Заводская схема «Быстросъёмное устройство» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159483 | Быстросъёмное устройство в сборе | 1 | |
| 00 | 6016588 | Крюк | 1 |
| 01 | 9748038 | Держатель | 2 |
| 03 | J950016 | Гайка | 16 |
| 04 | A590116 | Плоская шайба | 8 |
| 06 | 439370 | Пружина растяжения | 1 |
| 08 | 9748033 | Трубка | 1 |
| 09 | 4383512 | Хомут | 4 |
| 10 | J901640 | Болт | 8 |
| 10 | J901650 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 11 | A590116 | Плоская шайба | 8 |
| 12 | J950016 замена: J950016 | Гайка | 8 |
| 12 | J950016 | Гайка | 16 |
| 16 | 4027116 | Канат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
