Каталог запчастей HITACHI

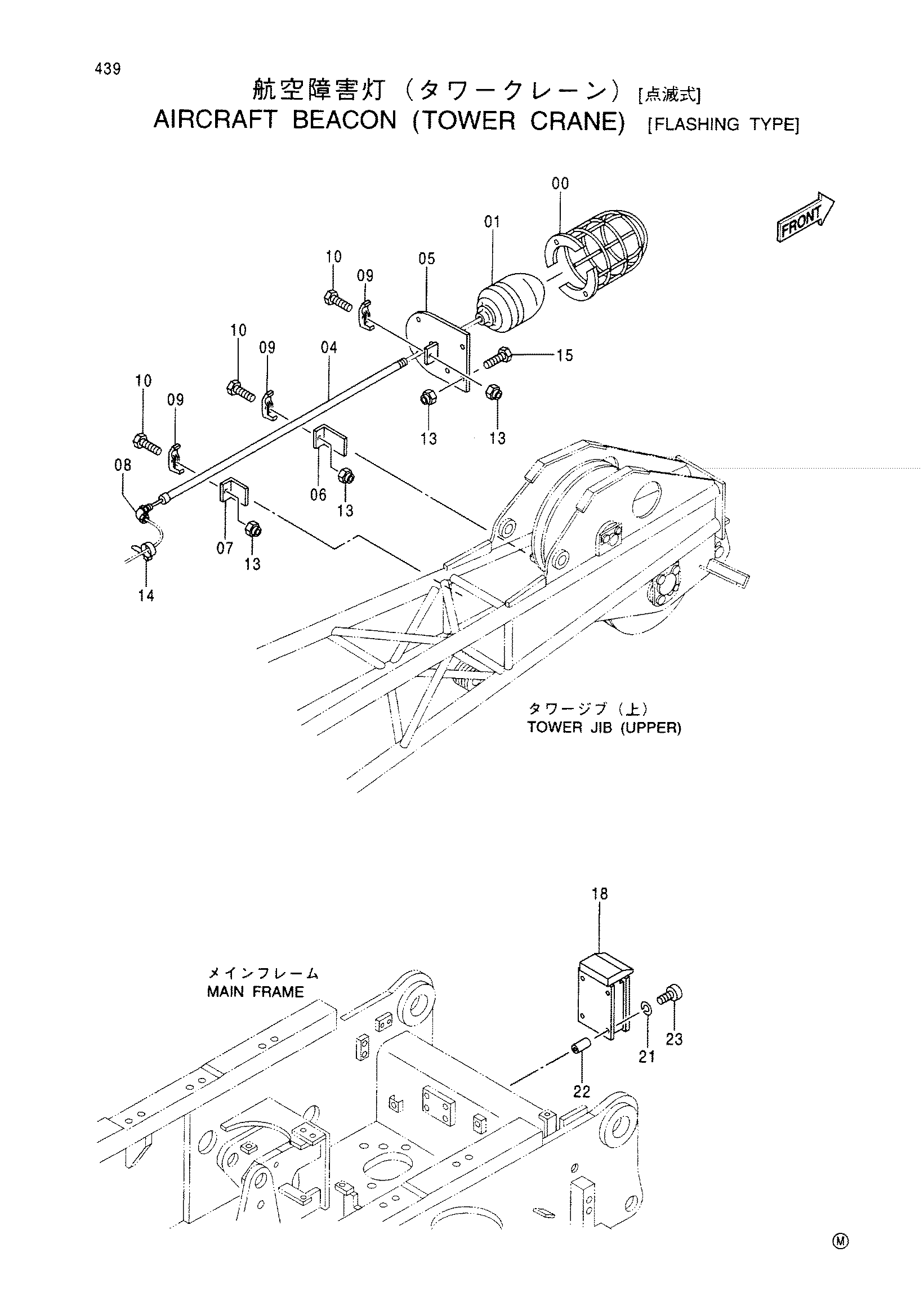

Аиркрафт маяк (башенный кран) [фласхинг тип] — HITACHI CX700
Заводская схема «Аиркрафт маяк (башенный кран) [фласхинг тип]» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Аиркрафт маяк (башенный кран) [фласхинг тип] HITACHI CX700](/catalog-drawings/27/274190eb-5c0a-434f-9d1d-14f23d868fdd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9724107 | Защитный кожух | 1 |
| 01 | 4046379 | Фонарь | 1 |
| 04 | 9744818 | Трубка | 1 |
| 05 | 9709856 | Кронштейн | 1 |
| 06 | 4352844 | Кронштейн | 1 |
| 07 | 4352845 | Кронштейн | 1 |
| 08 | 4012936 | Разъём | 1 |
| 09 | 4053595 | Хомут трубки | 3 |
| 10 | J901255 | Болт | 3 |
| 13 | M660012 | U-образная гайка | 5 |
| 14 | 4055312 | Ленточный зажим | 25 |
| 15 | J901230 | Болт | 2 |
| 18 | 4135757 | Фласхер | 1 |
| 21 | A590906 | Пружинная шайба | 4 |
| 22 | 4295237 | Седло винта | 4 |
| 23 | M430616 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
