Механизм натяжения (левый) — HITACHI CX700

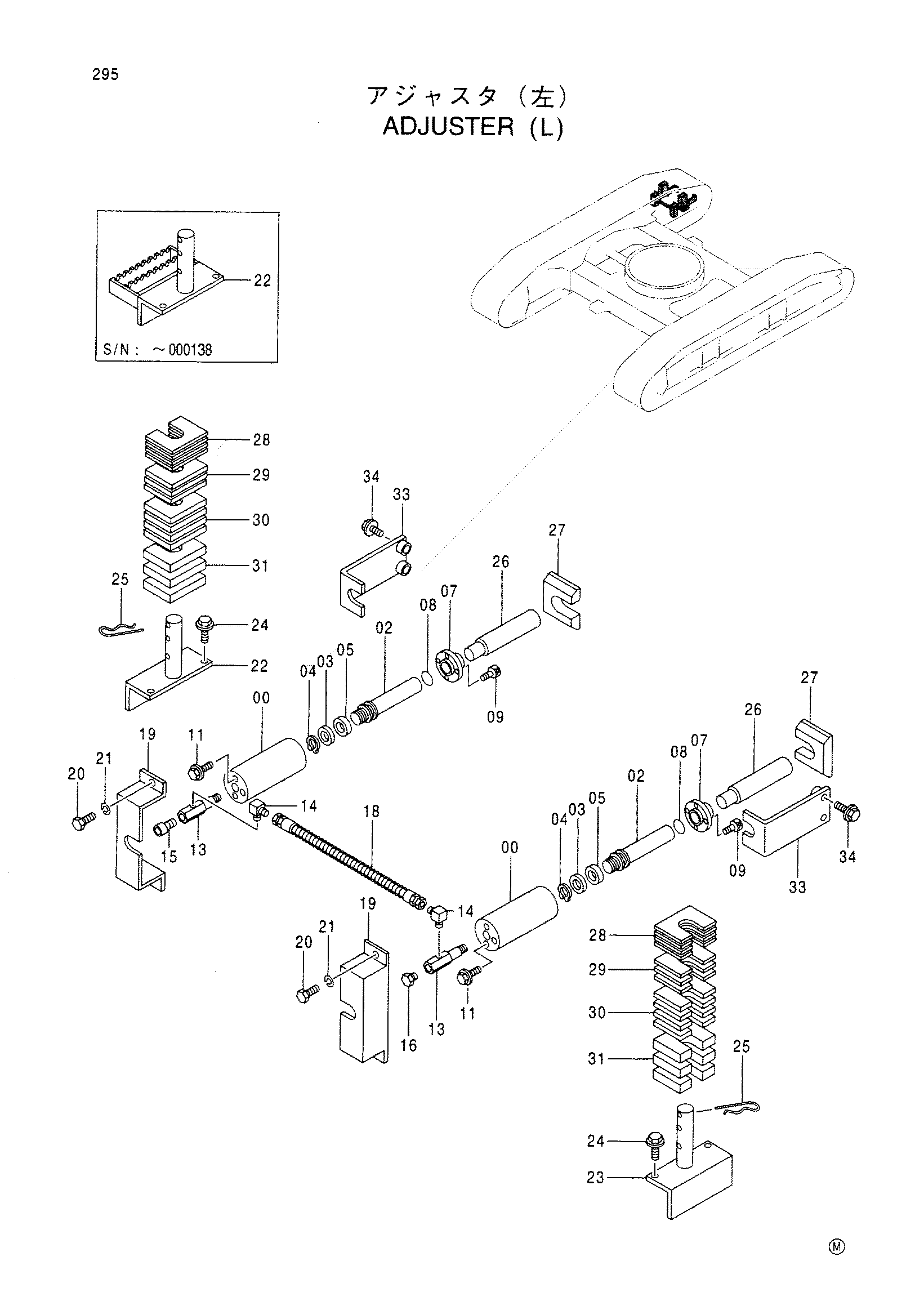

Заводская схема «Механизм натяжения (левый)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3064890 | Гидроцилиндр | 2 |
| 02 | 3064921 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340828 | Болт с внутренним шестигранником | 8 |
| 11 | J011245 | Болт с шайбой | 6 |
| 13 | 4189708 | Адаптер | 2 |
| 14 | 94-1401 | Угловой штуцер | 2 |
| 15 | 4105765 | Самоуплотняющееся соединение | 1 |
| 16 | 447483 | Пробка | 1 |
| 18 | 4369883 | Шланг | 1 |
| 19 | 3075905 | Крышка | 2 |
| 20 | J901225 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | 8064870 | Кронштейн | 1 |
| 22 | 9746688 | Кронштейн | 1 |
| 23 | 9746688 | Кронштейн | 1 |
| 24 | J021230 | Болт с шайбой | 4 |
| 25 | 4196305 | Стопорный палец | 2 |
| 26 | 4369922 | Шток | 2 |
| 27 | 4326336 | Регулировочная шайба | 2 |
| 28 | 4326337 | Регулировочная шайба | 8 |
| 29 | 4326338 | Регулировочная шайба | 6 |
| 30 | 4326339 | Регулировочная шайба | 8 |
| 31 | 4326340 | Регулировочная шайба | 6 |
| 33 | 9746689 | Кронштейн | 2 |
| 34 | J021055 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
