Соединение беам — HITACHI CX700

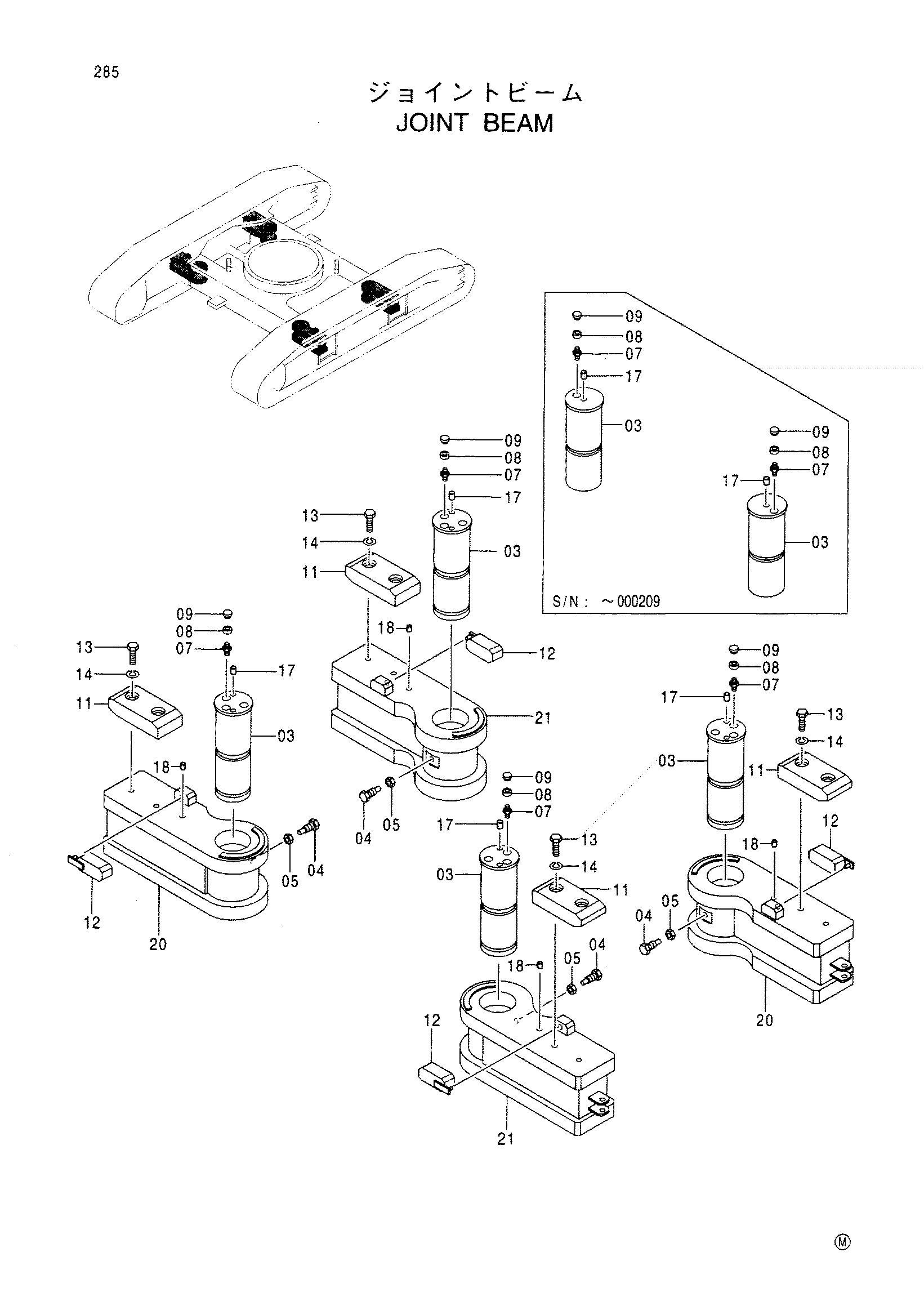

Заводская схема «Соединение беам» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3075704 замена: 2043399 | Палец | 4 |
| 03 | 3075704 замена: J75481 | Палец | 4 |
| 03 | 3075704 замена: 4130686 | Палец | 4 |
| 03 | 3075704 замена: 4105912 | Палец | 4 |
| 03 | 3075704 замена: 494465 | Палец | 4 |
| 03 | 2043399 | Палец | 4 |
| 04 | M262065 замена: 4411360 | Болт | 4 |
| 04 | 4411360 | Болт | 4 |
| 05 | J951020 | Гайка | 4 |
| 07 | J75481 замена: J75481 | Пресс-маслёнка | 4 |
| 07 | J75481 | Пресс-маслёнка | 12 |
| 08 | 4130686 замена: 4130686 | Втулка | 4 |
| 08 | 4130686 | Втулка | 12 |
| 09 | 4105912 замена: 4105912 | Колпачок | 4 |
| 09 | 4105912 | Колпачок | 12 |
| 11 | 4368829 | Блок | 4 |
| 12 | 9746529 | Блок | 4 |
| 13 | J912070 | Болт | 8 |
| 14 | A590920 | Пружинная шайба | 8 |
| 17 | 428028 | Пробка | 4 |
| 17 | 494465 | Колпачок | 8 |
| 18 | 425176 | Пробка | 4 |
| 20 | 7031400 | Балка | 2 |
| 21 | 7031401 | Балка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
