Клапан секуенке — HITACHI CX700

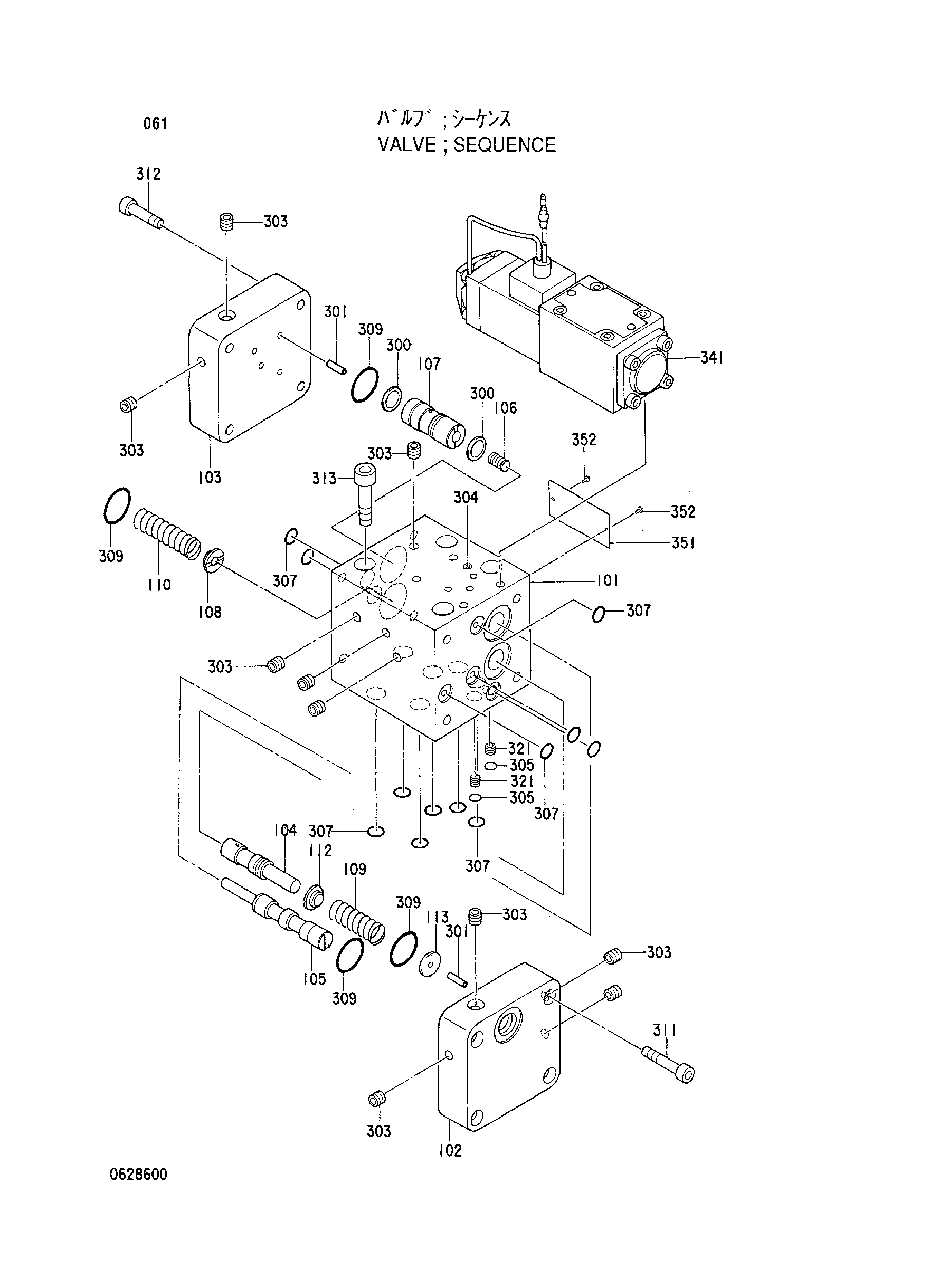

Заводская схема «Клапан секуенке» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347913 | Клапан секуенке | 1 | |
| 101 | 0628601 | Корпус | 1 |
| 102 | 0628602 | Крышка | 1 |
| 103 | 0628603 | Крышка | 1 |
| 104 | 0628604 | Золотник | 1 |
| 105 | 0628605 | Золотник | 1 |
| 106 | 0628606 | Поршень | 1 |
| 107 | 0628607 | Корпус | 1 |
| 108 | 0628608 | Седло пружины | 1 |
| 109 | 0628609 | Пружина | 1 |
| 110 | 0628610 | Пружина | 1 |
| 112 | 0628611 | Седло пружины | 1 |
| 113 | 0628612 | Втулка | 1 |
| 300 | 4027963 | Опорное кольцо | 2 |
| 301 | 0222909 | Игольчатый подшипник | 2 |
| 303 | 0175235 | Пробка | 10 |
| 304 | 0628613 | Пробка | 1 |
| 305 | 4506406 | Уплотнительное кольцо | 2 |
| 307 | 4506409 | Уплотнительное кольцо | 12 |
| 309 | 4506420 | Уплотнительное кольцо | 4 |
| 311 | 0211510 | Болт с внутренним шестигранником | 4 |
| 312 | M340625 | Болт с внутренним шестигранником | 4 |
| 313 | 0134701 | Болт с внутренним шестигранником | 4 |
| 321 | 0628614 | Тхроттле | 2 |
| 341 | 0229701 | Электромагнитный клапан | 1 |
| 351 | 0628615 | Информационная табличка | 1 |
| 352 | 0628616 | Заклёпка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
