Плунжер гидромотор — HITACHI CX700

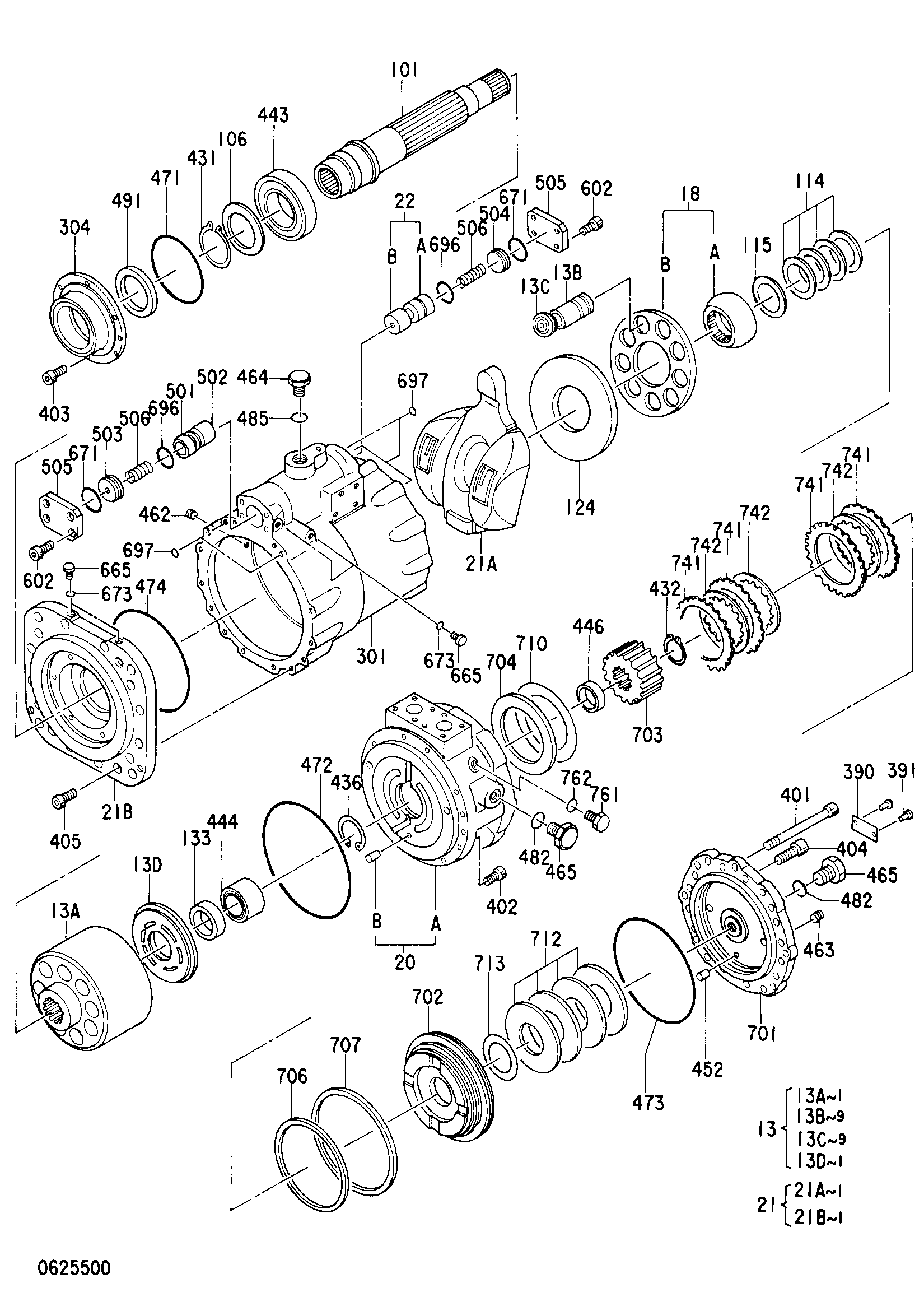

Заводская схема «Плунжер гидромотор» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347893 | Гидромотор плунжер | 1 | |
| 13 | 0625501 | Гидроцилиндр | 1 |
| 18 | 0229803 | Фиксатор-в сборе | 1 |
| 20 | 0625502 | Крышка | 1 |
| 21 | 0625503 | Пластина | 1 |
| 22 | 0238202 | Поршень дополнительный | 2 |
| 23 | 0625504 | Крышка | 1 |
| 101 | 0625505 | Вал | 1 |
| 106 | 0229806 | Подшипник. проставка | 1 |
| 114 | 0229807 | Пружина | 4 |
| 115 | 0229808 | Регулировочная шайба | 1 |
| 124 | 0229809 | Пластина | 1 |
| 133 | 0238250 | Направляющая кольцо | 1 |
| 301 | 0625506 | Корпус | 1 |
| 304 | 0625507 | Крышка | 1 |
| 390 | 0625508 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0290805 | Болт с внутренним шестигранником | 12 |
| 402 | 0229813 | Болт с внутренним шестигранником | 2 |
| 403 | 0130520 | Болт с внутренним шестигранником | 6 |
| 404 | 0222827 | Болт с внутренним шестигранником | 12 |
| 405 | M341236 | Болт с внутренним шестигранником | 14 |
| 431 | 991350 | Стопорное кольцо | 1 |
| 432 | 991345 | Стопорное кольцо | 1 |
| 436 | 940144 | Стопорное кольцо | 1 |
| 443 | 4179636 | Роликовый подшипник | 1 |
| 444 | 4179637 | Игольчатый подшипник | 1 |
| 446 | 0290806 | Проставка | 1 |
| 452 | 0100048 | Палец | 1 |
| 462 | 0102440 | Пробка | 1 |
| 463 | 0111537 | Пробка | 2 |
| 464 | 0175233 | Пробка | 1 |
| 465 | 0218825 | Пробка | 2 |
| 471 | A811140 | Уплотнительное кольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 473 | 0238223 | Уплотнительное кольцо | 1 |
| 474 | 0121614 | Уплотнительное кольцо | 1 |
| 482 | 4506418 | Уплотнительное кольцо | 2 |
| 485 | 4506424 | Уплотнительное кольцо | 1 |
| 491 | 0229817 | Масляное уплотнение | 1 |
| 503 | 0625510 | Ограничитель | 1 |
| 504 | 0238227 | Ограничитель | 1 |
| 505 | 0238228 | Крышка поршень | 2 |
| 506 | 0238229 | Пружина | 2 |
| 602 | M341236 | Болт с внутренним шестигранником | 8 |
| 665 | 0185107 | Пробка | 7 |
| 671 | A811040 | Уплотнительное кольцо | 2 |
| 673 | 4506408 | Уплотнительное кольцо | 7 |
| 696 | 0238230 | Опорное кольцо | 2 |
| 697 | 4506408 | Уплотнительное кольцо | 5 |
| 701 | 0275710 | Тормоз крышка | 1 |
| 702 | 0625511 | Поршень | 1 |
| 703 | 0238233 | Муфта | 1 |
| 704 | 0238234 | Проставка | 1 |
| 706 | 0238236 | Поршневое кольцо | 1 |
| 707 | 0238237 | Поршневое кольцо | 1 |
| 710 | 0238238 | Регулировочная шайба | 1 |
| 712 | 0625512 | Пружина | 4 |
| 713 | 0625513 | Пружинная шайба | 1 |
| 741 | 0275712 | Пластина | 9 |
| 742 | 0275713 | Пластина фрикционный | 8 |
| 761 | 0236014 | Пробка | 2 |
| 762 | 957366 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
