Башенный гусёк стрелы остановка — HITACHI CX700

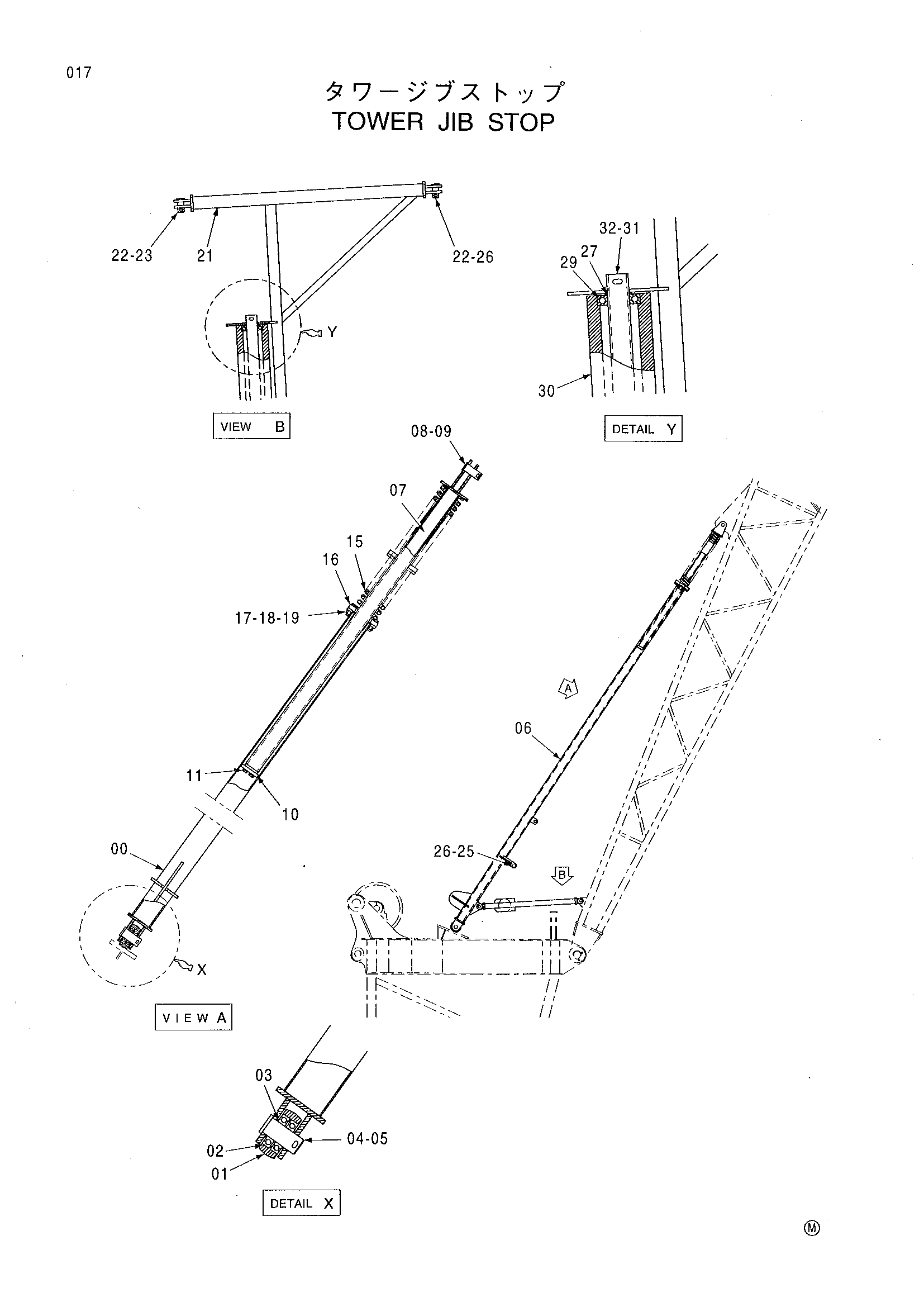

Заводская схема «Башенный гусёк стрелы остановка» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151377 | Башенный гусёк стрелы остановка в сборе | 1 | |
| 00 | 7032994 | Опора наружный | 1 |
| 01 | 4338142 | Ролик | 2 |
| 02 | 971195 | Шариковый подшипник | 4 |
| 03 | 4173901 | Проставка | 4 |
| 04 | 4173900 | Палец | 2 |
| 05 | A768056 | Шплинт | 2 |
| 06 | 7032995 | Опора наружный | 1 |
| 07 | 8068387 | Опора внутренний | 2 |
| 08 | 4136803 | Палец | 2 |
| 09 | A768045 | Шплинт | 2 |
| 10 | 4382665 | Пластина | 2 |
| 11 | J011030 | Болт с шайбой | 4 |
| 15 | 4382669 | Пружина | 2 |
| 16 | 4382666 | Пластина | 2 |
| 17 | J901245 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
| 19 | J950012 | Гайка | 8 |
| 21 | 7032874 | Шток коннектинг | 1 |
| 22 | 440462 | Палец | 4 |
| 23 | A766040 | Шплинт | 2 |
| 25 | 4382668 | Палец | 2 |
| 26 | K422098 | Стопорный палец | 4 |
| 27 | 4383891 | Проставка | 2 |
| 29 | 999737 | Шариковый подшипник | 2 |
| 30 | 4383677 | Ролик | 1 |
| 31 | 4383684 | Трубка | 1 |
| 32 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
