Подвес (портал) — HITACHI CX700

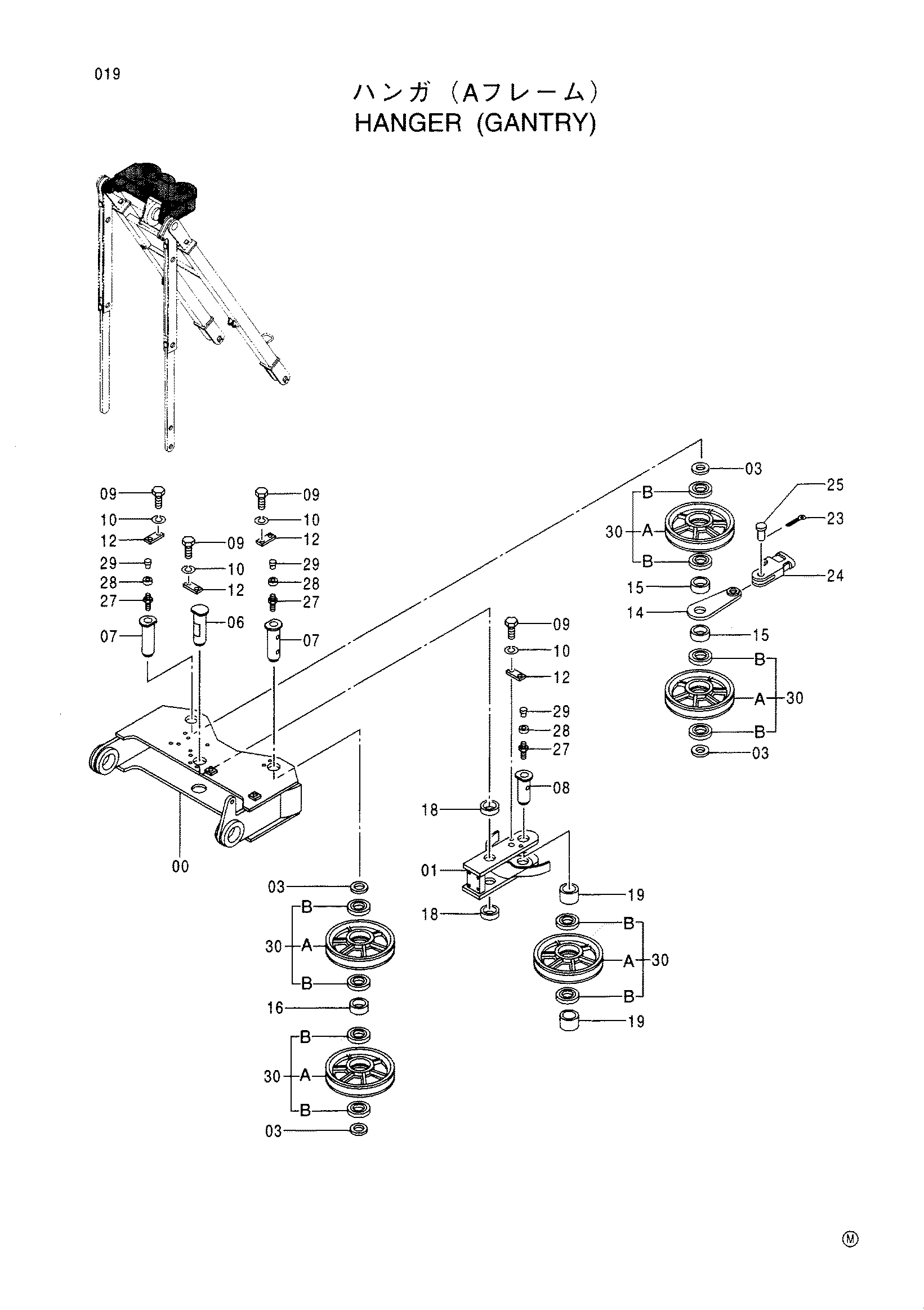

Заводская схема «Подвес (портал)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031653 | Подвес | 1 |
| 01 | 7028484 замена: 7033897 | Подвес | 1 |
| 01 | 7028484 замена: J010840 | Подвес | 1 |
| 01 | 7033897 | Подвес | 1 |
| 03 | 491873 | Проставка | 4 |
| 06 | 4334411 | Палец | 1 |
| 07 | 4176605 | Палец | 2 |
| 08 | 4353233 | Палец | 1 |
| 09 | J901220 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 12 | X4246 | Стопорная пластина | 4 |
| 14 | 9719475 | Тяга | 1 |
| 15 | 4048127 | Проставка | 2 |
| 16 | 4105306 | Проставка | 1 |
| 18 | 4334467 замена: 4185036 | Проставка | 2 |
| 18 | 4185036 | Проставка | 2 |
| 19 | 4120011 | Проставка | 2 |
| 23 | A766050 | Шплинт | 1 |
| 24 | 3070427 | Разъём канат | 1 |
| 25 | 4336614 | Палец | 1 |
| 27 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4130686 | Втулка | 3 |
| 29 | 4105912 | Колпачок | 3 |
| 30 | 4431064 | Канатный блок в сборе | 5 |
| 30A | 3076321 замена: 3088156 | Канатный блок | 1 |
| 30A | 3088156 | Канатный блок | 1 |
| 30B | 942491 | Шариковый подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
