Пилотные гидролинии (2-2) — HITACHI CX700

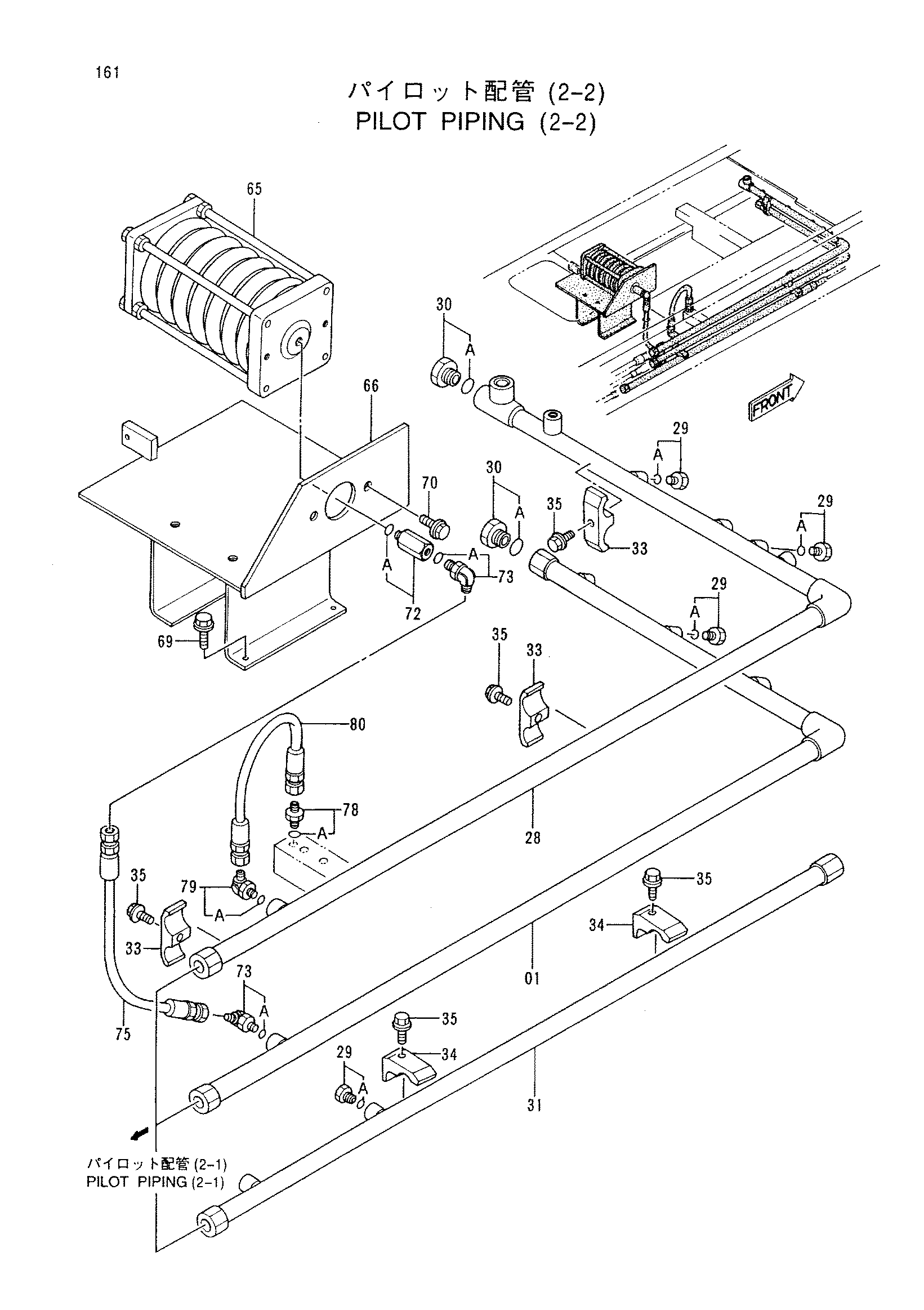

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060015 | Трубка | 1 |
| 28 | 8060016 | Трубка | 1 |
| 29 | 4092534 | Пробка | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4174542 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 9740955 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J011265 | Болт с шайбой | 5 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 66 | 8060081 | Стойка | 1 |
| 69 | J011025 | Болт с шайбой | 3 |
| 70 | J011230 | Болт с шайбой | 2 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154671 | Угловой штуцер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4318420 | Нейлоновый шланг | 1 |
| 78 | 4200467 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4154671 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4269834 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
