Портал (2) — HITACHI CX700

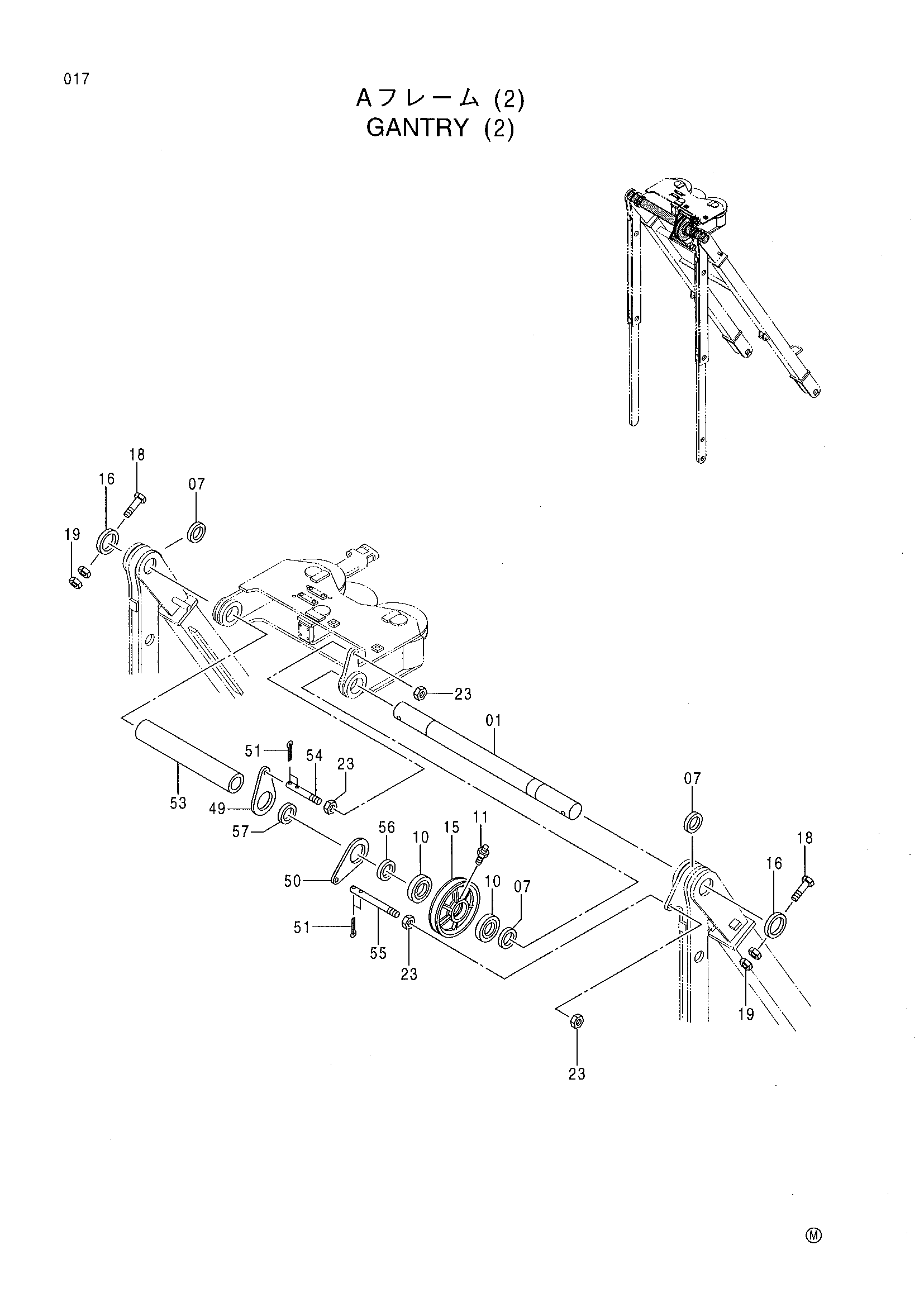

Заводская схема «Портал (2)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075784 | Мост | 1 |
| 07 | 4369096 | Проставка | 3 |
| 10 | 4122179 | Шариковый подшипник | 2 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 15 | 3075728 | Канатный блок | 1 |
| 16 | 4369095 | Втулка | 2 |
| 18 | J901210 | Болт | 2 |
| 19 | J950012 | Гайка | 4 |
| 23 | J951024 | Гайка | 4 |
| 49 | 4394201 | Тяга | 1 |
| 50 | 4394201 | Тяга | 1 |
| 51 | A768050 | Шплинт | 4 |
| 53 | 4394203 | Проставка | 1 |
| 54 | 4369100 | Палец | 1 |
| 55 | 4394182 | Палец | 1 |
| 56 | 4393743 | Проставка | 1 |
| 57 | 4394204 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
