Гусёк стрелы стрела (верхний) — HITACHI CX700

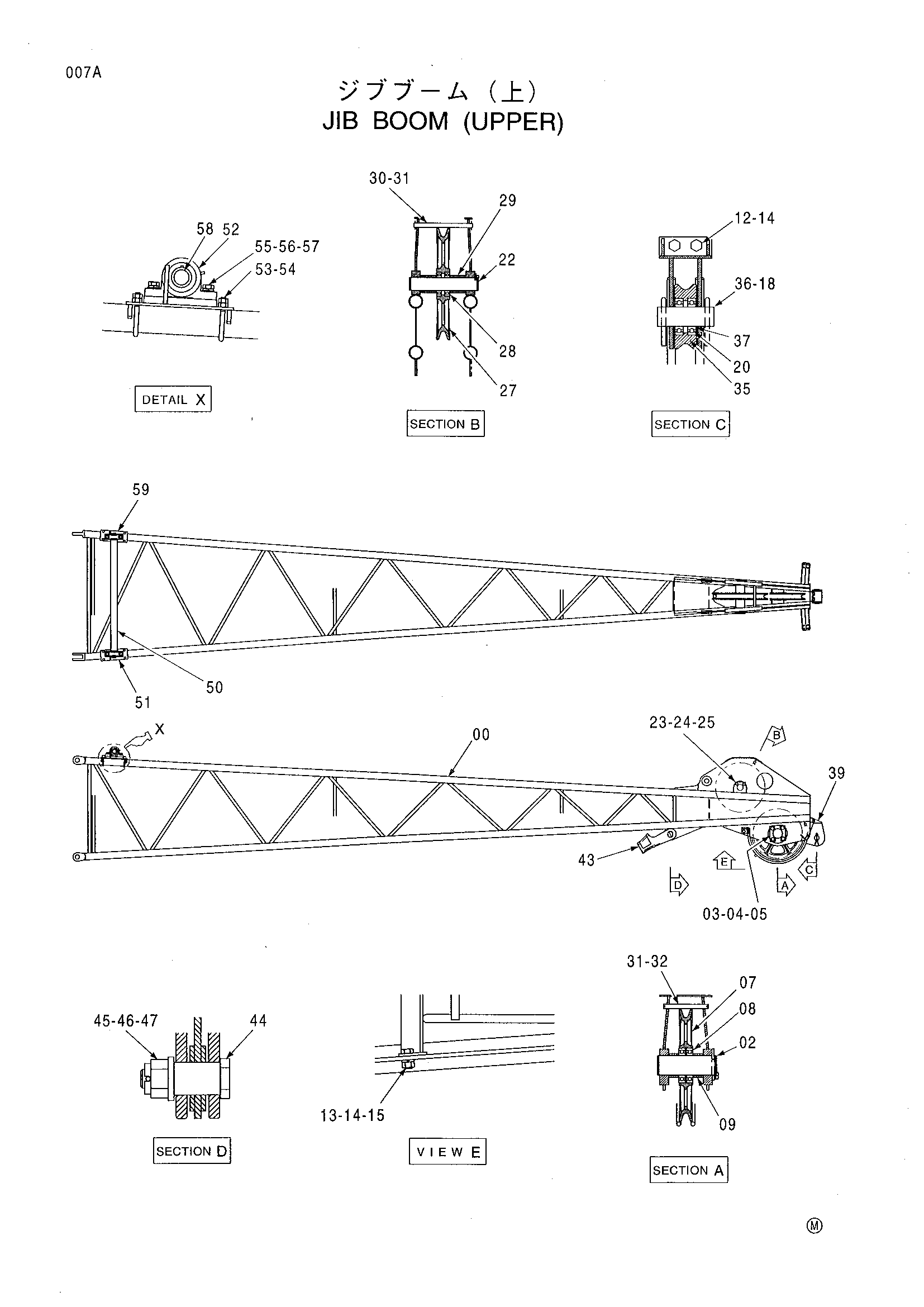

Заводская схема «Гусёк стрелы стрела (верхний)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151389 | Гусёк стрелы верхний в сборе | 1 | |
| 00 | 5005332 | Гусёк стрелы верхний | 1 |
| 02 | 4337980 | Палец | 1 |
| 03 | X4248 | Стопорная пластина | 2 |
| 04 | J912030 | Болт | 4 |
| 05 | A590920 | Пружинная шайба | 4 |
| 07 | 3038877 | Канатный блок | 1 |
| 08 | 4037728 | Шариковый подшипник | 2 |
| 09 | 4338153 | Проставка | 2 |
| 12 | J901628 | Болт | 2 |
| 13 | J901635 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | J950016 | Гайка | 2 |
| 18 | A761080 | Шплинт | 2 |
| 20 | 999737 | Шариковый подшипник | 2 |
| 22 | 4337983 | Палец | 1 |
| 23 | X4246 | Стопорная пластина | 1 |
| 24 | J901225 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 27 | 3020684 | Канатный блок | 1 |
| 28 | 4014636 | Шариковый подшипник | 2 |
| 29 | 4338159 | Проставка | 2 |
| 30 | 4338154 | Палец | 1 |
| 31 | A765036 | Шплинт | 4 |
| 32 | 4183180 | Палец | 1 |
| 35 | 4386714 | Ролик | 1 |
| 36 | 4386715 | Палец | 1 |
| 37 | 4386713 | Проставка | 2 |
| 39 | 7033281 | Направляющая каната | 1 |
| 43 | 3070315 | Разъём канат | 1 |
| 44 | 4360239 | Палец | 1 |
| 45 | 4137247 | Корончатая гайка | 1 |
| 46 | 4114408 | Шайба | 1 |
| 47 | A766063 | Шплинт | 1 |
| 50 | 9748503 | Ролик | 1 |
| 51 | 8069423 | Правый кронштейн | 1 |
| 52 | 4371755 | Подшипник. блок | 2 |
| 53 | 4255205 | U-образный болт | 4 |
| 54 | J950010 | Гайка | 16 |
| 55 | J901440 | Болт | 4 |
| 56 | A590914 | Пружинная шайба | 4 |
| 57 | A590114 | Плоская шайба | 4 |
| 58 | 991342 | Стопорное кольцо | 2 |
| 59 | 8069424 | Левый кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
