Боостер — HITACHI CX700

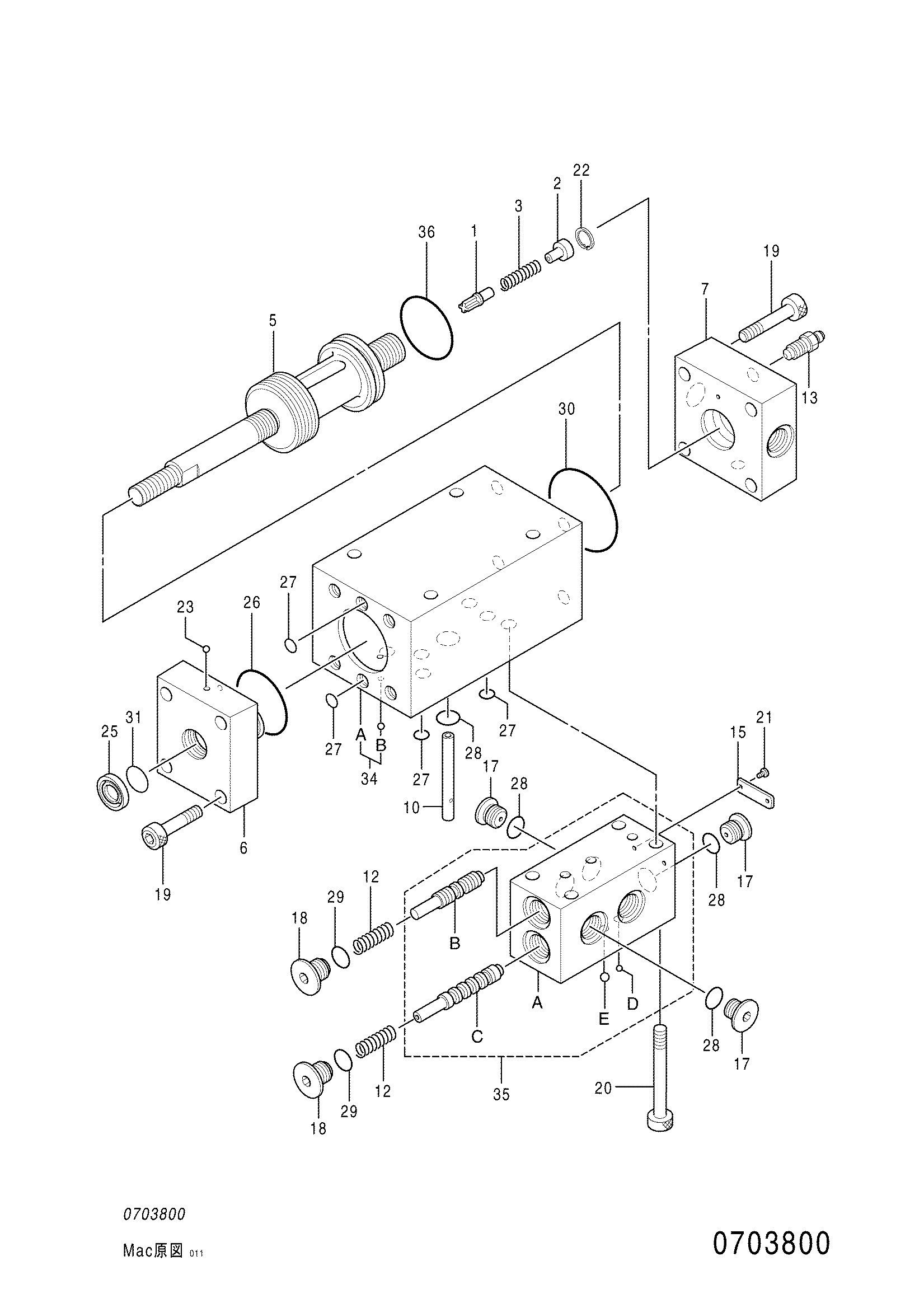

Заводская схема «Боостер» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4357883 | Боостер | 1 | |
| 1 | 0624601 | Тарельчатый клапан | 1 |
| 2 | 0624602 | Ограничитель | 1 |
| 3 | 0703801 | Пружина сжатия | 1 |
| 5 | 0703802 | Поршень | 1 |
| 6 | 0703803 | Крышка | 1 |
| 7 | 0703804 | Крышка | 1 |
| 10 | 0703805 | Ограничитель | 1 |
| 12 | 0624608 | Пружина сжатия | 2 |
| 13 | 0307705 | Блеедер винт | 1 |
| 17 | 0314205 | Пробка | 3 |
| 18 | 0309805 | Пробка | 2 |
| 19 | 0228805 | Болт с внутренним шестигранником | 8 |
| 20 | 0624609 | Болт с внутренним шестигранником | 4 |
| 21 | 0208717 | Приводной винт | 2 |
| 22 | 0357303 | Стопорное кольцо | 1 |
| 25 | 0624610 | Масляное уплотнение | 1 |
| 26 | 953758 | Уплотнительное кольцо | 1 |
| 27 | 4506408 | Уплотнительное кольцо | 4 |
| 28 | 957366 | Уплотнительное кольцо | 4 |
| 29 | 4509180 | Уплотнительное кольцо | 2 |
| 30 | A811060 | Уплотнительное кольцо | 1 |
| 31 | 0624612 | Уплотнение | 1 |
| 36 | 4153119 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
