Нижний стрела — HITACHI CX700

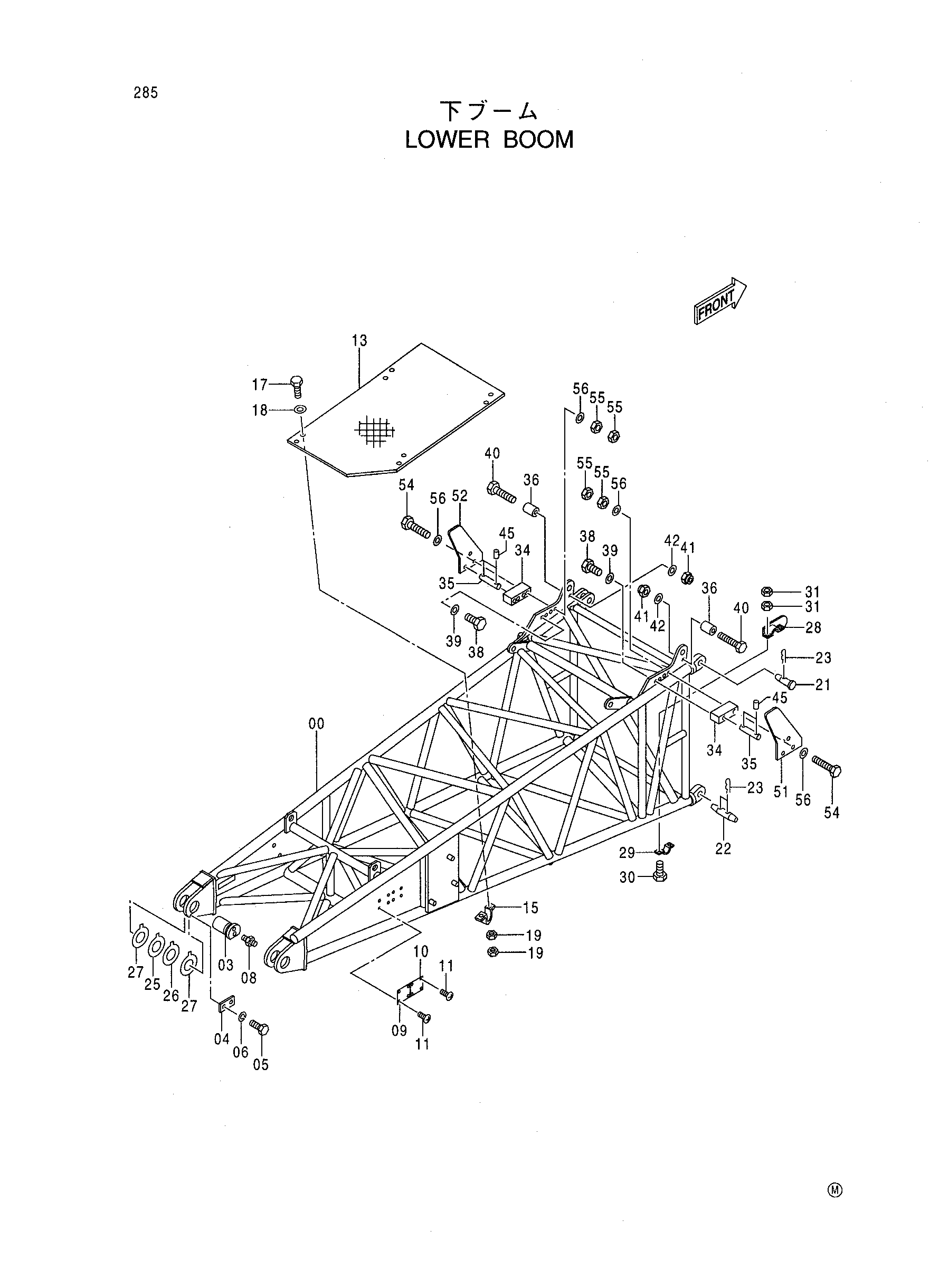

Заводская схема «Нижний стрела» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004928	Стрела нижний	1
03	3075366	Палец	2
04	4281908	Стопорная пластина	2
05	J932040	Болт	4
06	A590920	Пружинная шайба	4
08	J75481	Пресс-маслёнка	2
09	457517	Информационная табличка	1
10	4053262	Информационная табличка	1
11	M492564	Приводной винт	8
13	8065578	Защитный кожух	1
15	4363542	Хомут трубки	4
17	J901240	Болт	8
18	449490	Шайба	8
19	J950012	Гайка	16
21	4365916	Палец	2
22	4365917	Палец	2
23	3002554	Стопорный палец	6
25	4369787	Регулировочная шайба 1.2	2
26	4369788	Регулировочная шайба 2.3	2
27	4369796	Регулировочная шайба 1.6	4
28	9723588	Ограничитель	2
29	4178182	Хомут трубки	2
30	J901030	Болт	4
31	J950010	Гайка	8
34	4369935	Седло винта	2
35	4369942	Палец	2
36	4369940	Ограничитель	2
38	J932060	Болт	4
39	4018545	Шайба	4
40	J932410	Болт	2
41	M660024	U-образная гайка	2
42	4085614	Шайба	2
45	947404	Палец кольцо	4
51	8068261	Пластина	1
52	8068260	Пластина	1
54	M222005	Болт	2
55	J951020	Гайка	4
56	A590120	Плоская шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
