Башенный трубопроводы (1) — HITACHI CX700

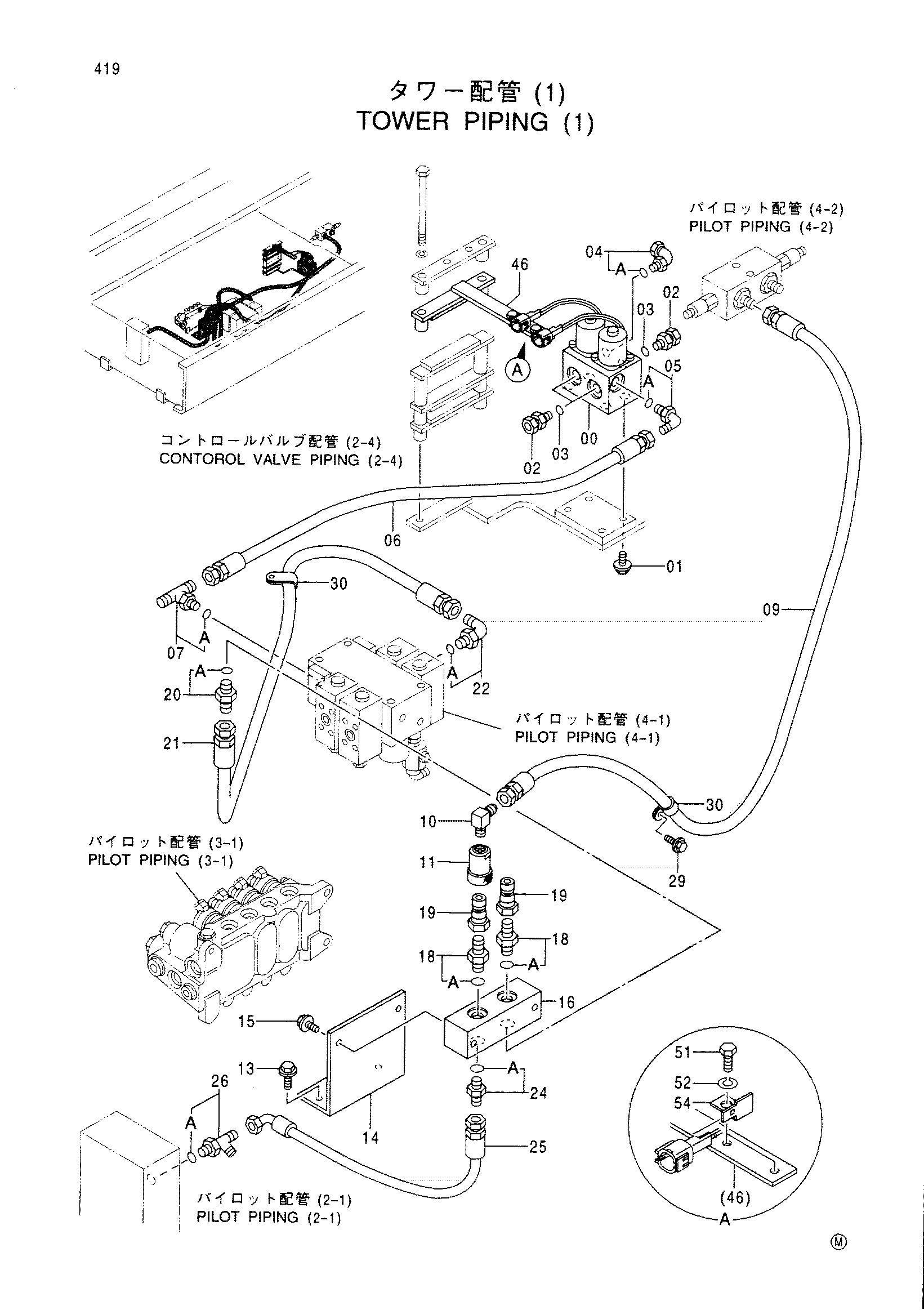

Заводская схема «Башенный трубопроводы (1)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4329395 | Электромагнитный клапан | 1 |
| 01 | J011035 | Болт с шайбой | 4 |
| 02 | 4317623 | Штуцер трубки | 3 |
| 03 | 964255 | Уплотнительное кольцо | 3 |
| 04 | 4317622 | Штуцер трубки | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4156434 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4269839 | Шланг | 1 |
| 07 | 4208472 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4251908 | Шланг | 1 |
| 10 | 4154658 | Угловой штуцер | 1 |
| 11 | 4033130 | Самоуплотняющееся соединение | 1 |
| 13 | J011030 | Болт с шайбой | 2 |
| 14 | 4197312 | Кронштейн | 1 |
| 15 | J011020 | Болт с шайбой | 2 |
| 16 | 4338546 | Коллектор | 1 |
| 18 | 4234652 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4033129 | Самоуплотняющееся соединение | 2 |
| 20 | 4210361 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4304467 | Шланг | 1 |
| 22 | 4219345 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200469 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4313030 | Шланг | 1 |
| 26 | 4205363 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | J011020 | Болт с шайбой | 1 |
| 30 | 4190262 | Зажим | 2 |
| 46 | 9743723 | Хомут | 1 |
| 51 | J901014 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 54 | 4336875 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
