Крюк 15T — HITACHI CX700

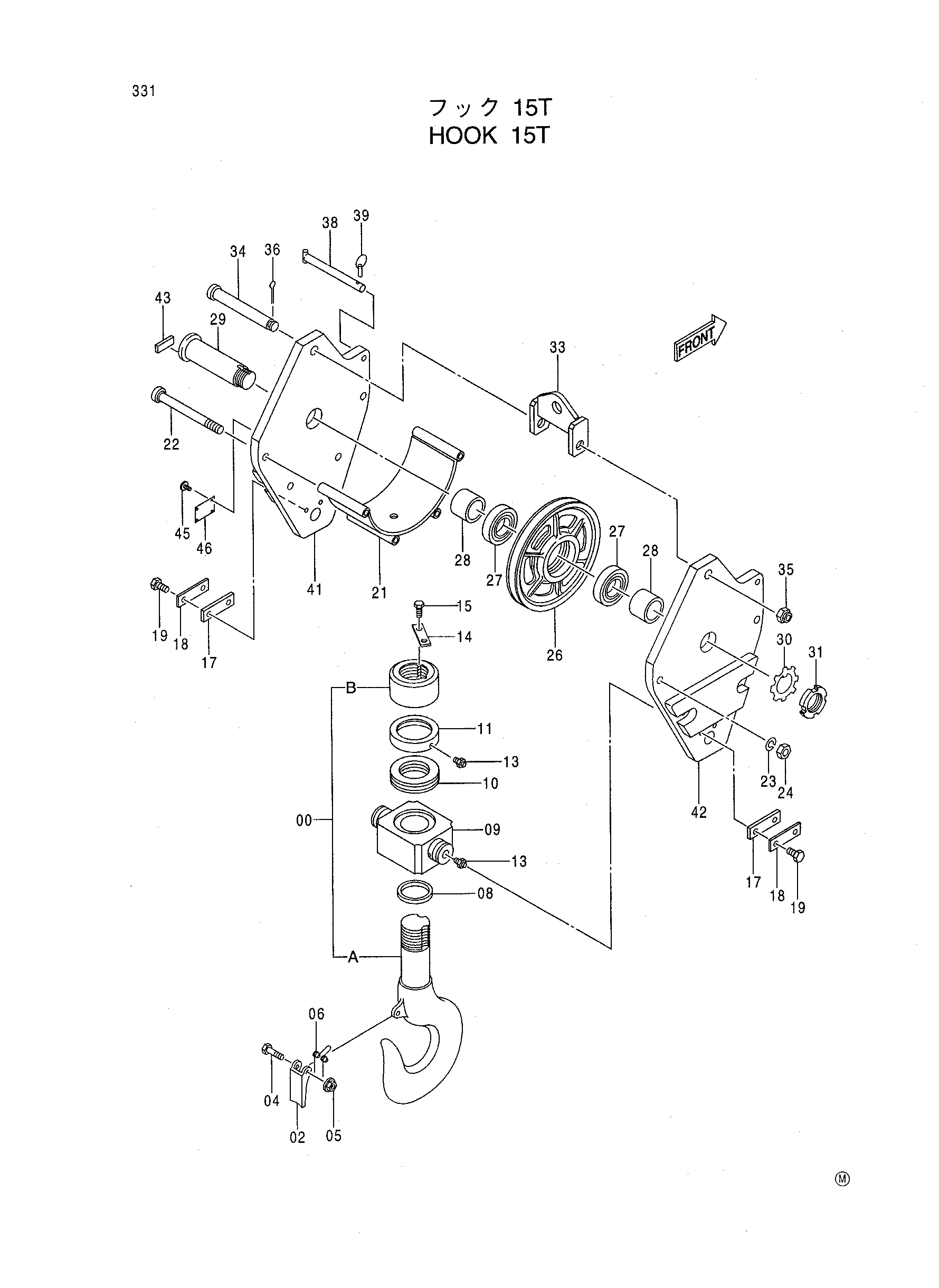

Заводская схема «Крюк 15T» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152842 | Крюк | 1 | |
| 00 | 9058106 | Крюк | 1 |
| 02 | 4145740 | Кронштейн | 1 |
| 04 | J901060 | Болт | 1 |
| 05 | M660010 | U-образная гайка | 1 |
| 06 | 4145741 | Пружина тосхеон | 1 |
| 08 | 4161015 | Проставка | 1 |
| 09 | 3029767 | Труннион | 1 |
| 10 | 4160639 | Шариковый подшипник | 1 |
| 11 | 4161016 | Крышка подшипник | 1 |
| 13 | J75481 | Пресс-маслёнка | 3 |
| 14 | 4100134 | Стопорная шайба | 1 |
| 15 | 4100132 | Болт | 2 |
| 17 | 4161018 | Стопорная пластина | 2 |
| 18 | 4046948 | Стопорная шайба | 2 |
| 19 | J901645 | Болт | 4 |
| 21 | 8032953 | Направляющая каната | 1 |
| 22 | J912422 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 26 | 3020683 | Канатный блок | 1 |
| 27 | 971655 | Шариковый подшипник | 2 |
| 28 | 4161019 | Проставка | 2 |
| 29 | 3029768 | Мост | 1 |
| 30 | 454958 | Шайба подшипник. | 1 |
| 31 | 454941 | Гайка подшипник. | 1 |
| 33 | 8029877 | Тяга | 1 |
| 34 | 4161020 | Палец | 1 |
| 35 | 4085591 | Корончатая гайка | 1 |
| 36 | A766063 | Шплинт | 1 |
| 38 | 9720531 | Палец | 1 |
| 39 | 4001834 | Палец кольцо | 1 |
| 41 | 8068686 | Пластина подвес | 1 |
| 42 | 8068690 | Пластина подвес | 1 |
| 43 | 4085592 | Пластина | 1 |
| 45 | M492564 | Приводной винт | 4 |
| 46 | 495652 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
