Быстросъёмное устройство монитор выключатель — HITACHI CX700

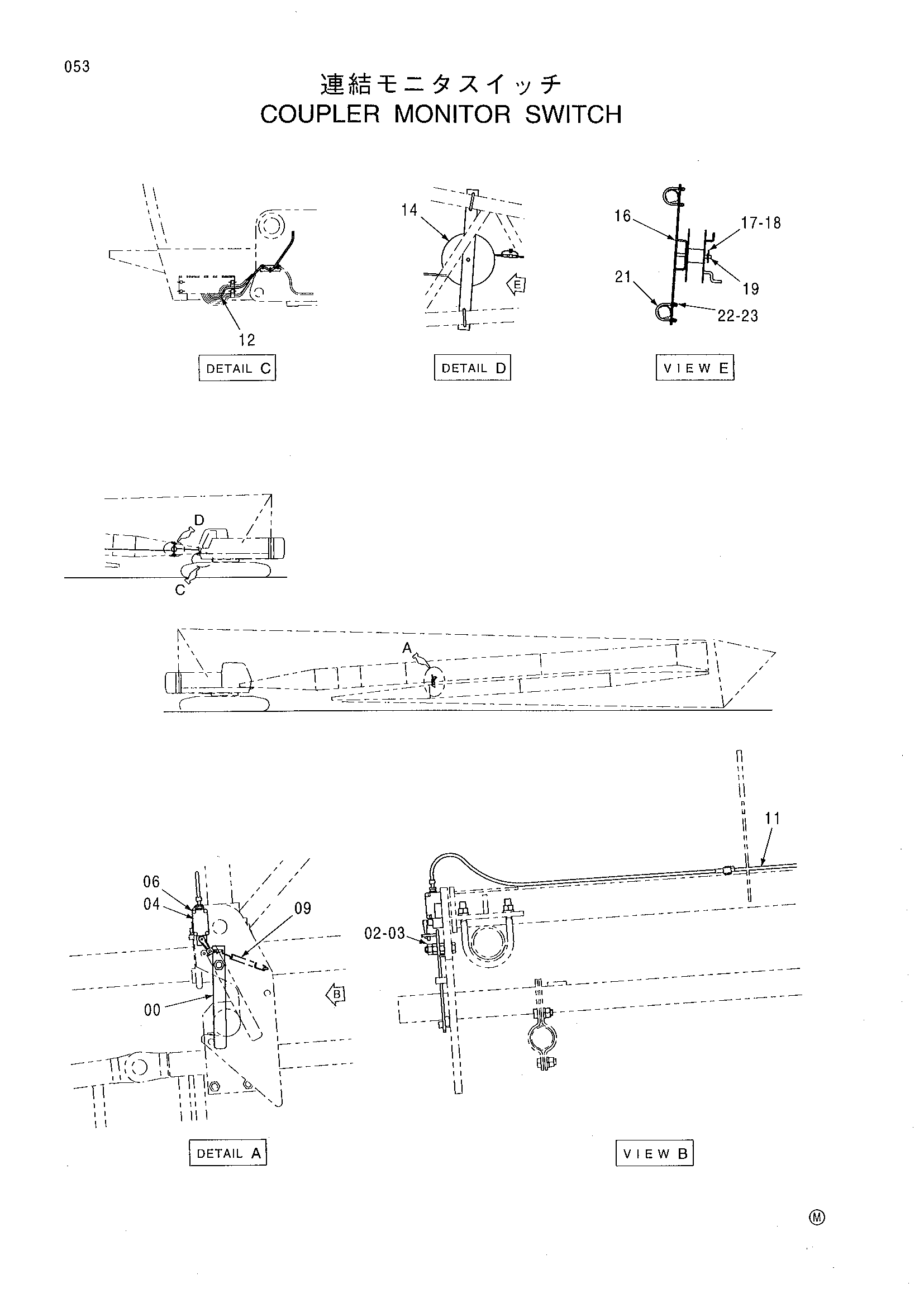

Заводская схема «Быстросъёмное устройство монитор выключатель» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9748431 | Рычаг | 1 |
| 02 | J950016 | Гайка | 3 |
| 03 | M261671 | Болт | 1 |
| 04 | 4392225 | Выключатель концевой | 1 |
| 06 | J450540 | Винт с шайбой | 4 |
| 09 | 443067 | Пружина растяжения | 1 |
| 11 | 4386726 | Жгут проводов | 1 |
| 12 | 4386725 | Жгут проводов | 1 |
| 14 | 7002986 | Реел трос | 1 |
| 16 | 8065577 | Кронштейн | 1 |
| 17 | 487041 | Стопорный палец | 1 |
| 18 | A590120 | Плоская шайба | 1 |
| 19 | 959500 | Стопорное кольцо | 1 |
| 21 | 4366298 | U-образный болт | 2 |
| 22 | A590112 | Плоская шайба | 4 |
| 23 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
