Снятие трубопроводы (1) [с туглине] — HITACHI CX700
Заводская схема «Снятие трубопроводы (1) [с туглине]» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

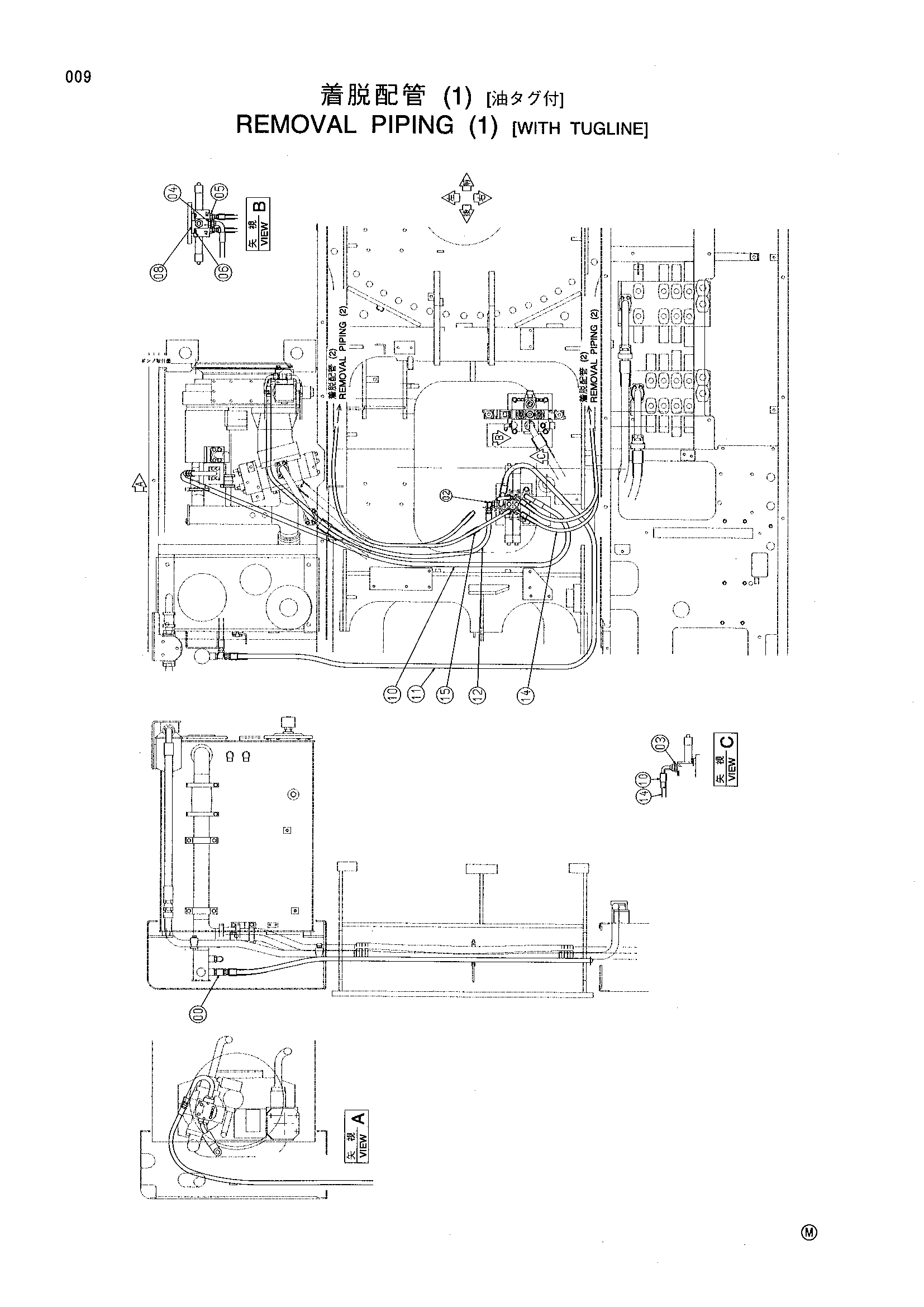

![Схема Снятие трубопроводы (1) [с туглине] HITACHI CX700](/catalog-drawings/2f/2fd2bb38-b49d-4c5c-b24e-44fc14096d6c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4217343 | Тройник | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4154672 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4210361 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4279302 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | J011030 | Болт с шайбой | 3 |
| 08 | 4396170 | Гидрораспределитель | 1 |
| 10 | 4398899 | Шланг | 1 |
| 11 | 4371272 | Шланг | 1 |
| 12 | 4344398 | Шланг | 1 |
| 14 | 4398901 | Шланг | 2 |
| 15 | 4398902 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
