Гидрораспределитель трубопроводы (2-4) — HITACHI CX700

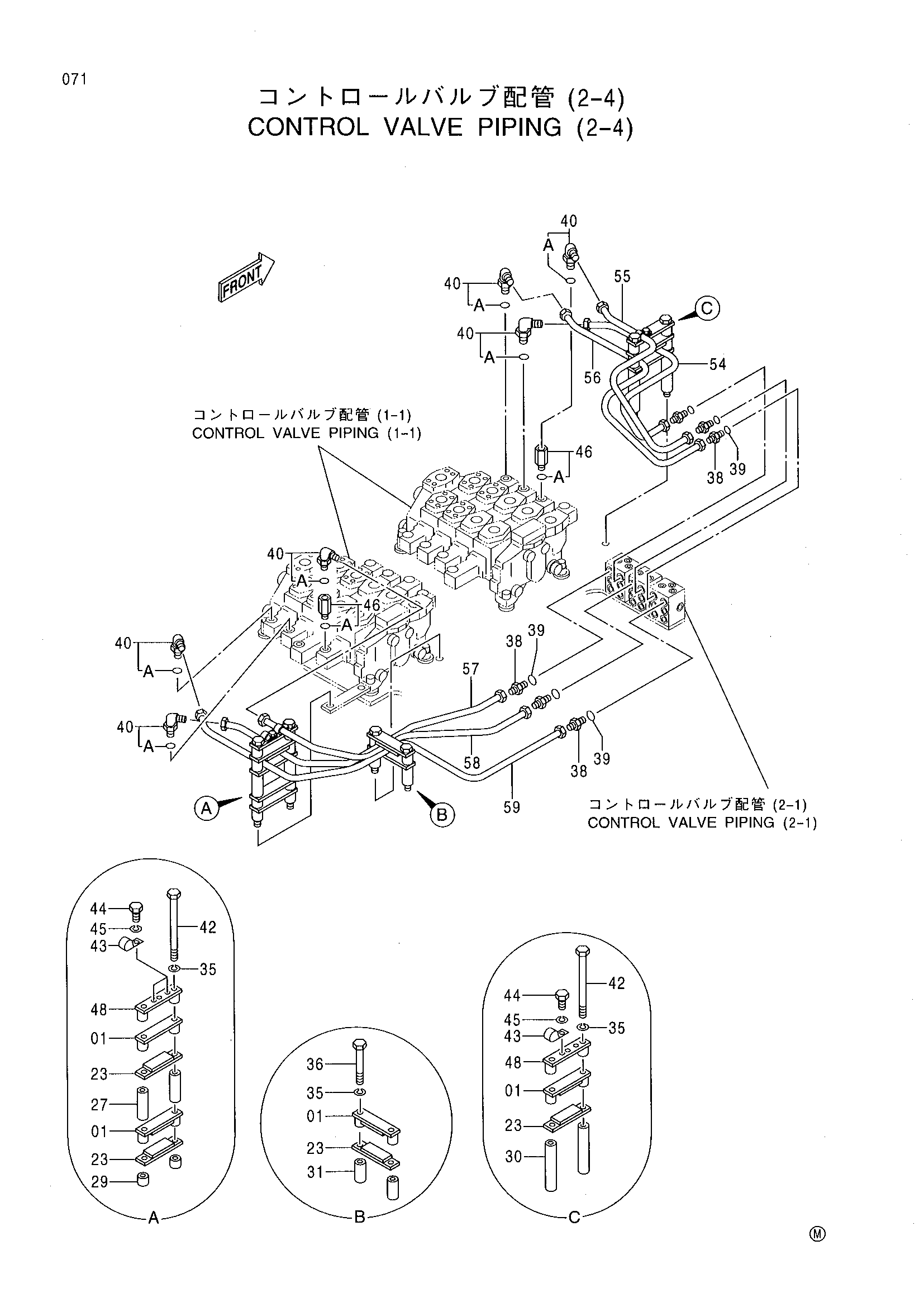

Заводская схема «Гидрораспределитель трубопроводы (2-4)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9740681 | Хомут | 4 |
| 23 | 9741175 | Хомут | 4 |
| 27 | 4314042 | Проставка | 2 |
| 29 | 4314044 | Проставка | 2 |
| 30 | 4314045 | Проставка | 2 |
| 31 | 4313965 | Проставка | 2 |
| 35 | A590910 | Пружинная шайба | 6 |
| 36 | J901002 | Болт | 2 |
| 38 | 4317623 | Штуцер трубки | 6 |
| 39 | 964255 | Уплотнительное кольцо | 6 |
| 40 | 4317622 | Штуцер трубки | 6 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4169512 | Болт | 4 |
| 43 | 4000855 | Зажим трубка | 3 |
| 44 | J900612 | Болт | 3 |
| 45 | A590906 | Пружинная шайба | 3 |
| 46 | 4342964 | Переходник | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 9743692 | Хомут | 2 |
| 54 | 3071035 | Трубка | 1 |
| 55 | 3071036 | Трубка | 1 |
| 56 | 3064722 | Трубка | 1 |
| 57 | 3064723 | Трубка | 1 |
| 58 | 3071037 | Трубка | 1 |
| 59 | 3064725 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
