Трансмиссия <900> — HITACHI CX700

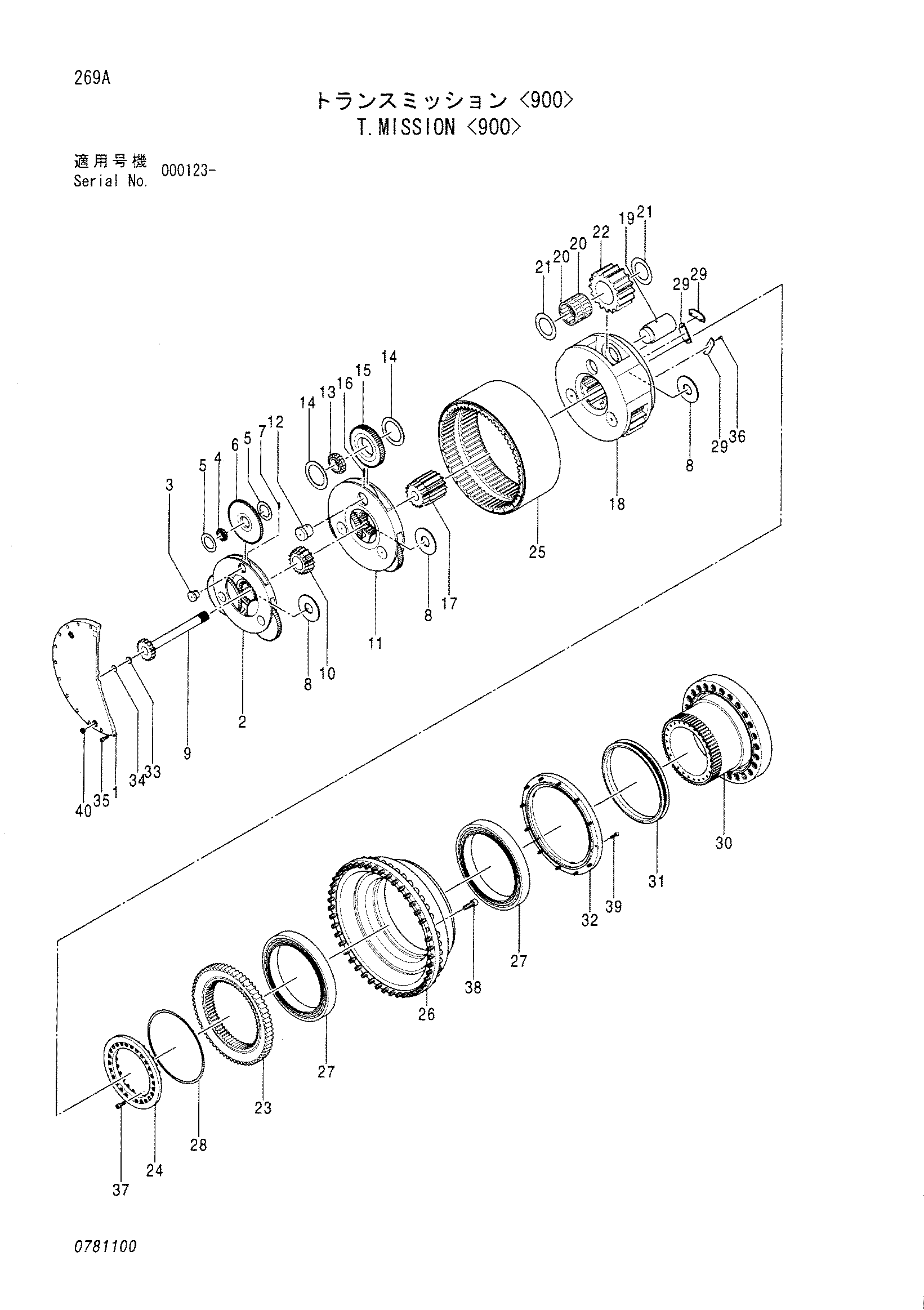

Заводская схема «Трансмиссия <900>» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4400790 | Трансмиссия | 1 | |
| 1 | 0781101 | Крышка | 1 |
| 2 | 0781102 | Водило | 1 |
| 3 | 0781103 | Палец | 3 |
| 4 | 0781104 | Подшипник | 3 |
| 5 | 0781105 | Упорная шайба | 6 |
| 6 | 0781106 | Планетарная шестерня | 3 |
| 7 | 0781107 | Пружинный штифт | 3 |
| 8 | 0781108 | Проставка | 3 |
| 9 | 0781109 | Солнечная шестерня | 1 |
| 10 | 0781110 | Солнечная шестерня | 1 |
| 11 | 0781111 | Водило | 1 |
| 12 | 0781112 | Палец | 3 |
| 13 | 0781113 | Подшипник | 3 |
| 14 | 0781114 | Упорная шайба | 6 |
| 15 | 0781115 | Планетарная шестерня | 3 |
| 16 | 0781116 | Пружинный штифт | 3 |
| 17 | 0781117 | Солнечная шестерня | 1 |
| 18 | 0781118 | Водило | 1 |
| 19 | 0781119 | Палец | 3 |
| 20 | 0781120 | Игольчатый подшипник | 6 |
| 21 | 0781121 | Упорная шайба | 6 |
| 22 | 0781122 | Планетарная шестерня | 3 |
| 23 | 0781123 | Муфта | 1 |
| 24 | 0781124 | Держатель | 1 |
| 25 | 0781125 | Коронная шестерня | 1 |
| 26 | 0781126 | Корпус | 1 |
| 27 | 0781127 | Подшипник | 2 |
| 28 | 0781128 | Регулировочная шайба | 3 |
| 29 | 0781129 | Ограничитель | 3 |
| 30 | 0781130 | Шпиндель | 1 |
| 31 | 0781131 | Уплотнение | 1 |
| 32 | 0781132 | Крышка уплотнение | 1 |
| 33 | 0781133 | Кольцо упорный | 1 |
| 34 | 0781134 | Регулировочная шайба | 2 |
| 35 | 0159110 | Болт с внутренним шестигранником | 20 |
| 36 | 0781135 | Болт с внутренним шестигранником | 6 |
| 37 | 0159105 | Болт с внутренним шестигранником | 26 |
| 38 | 0780735 | Болт с внутренним шестигранником | 45 |
| 39 | 0159115 | Болт с внутренним шестигранником | 12 |
| 40 | 0781136 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
