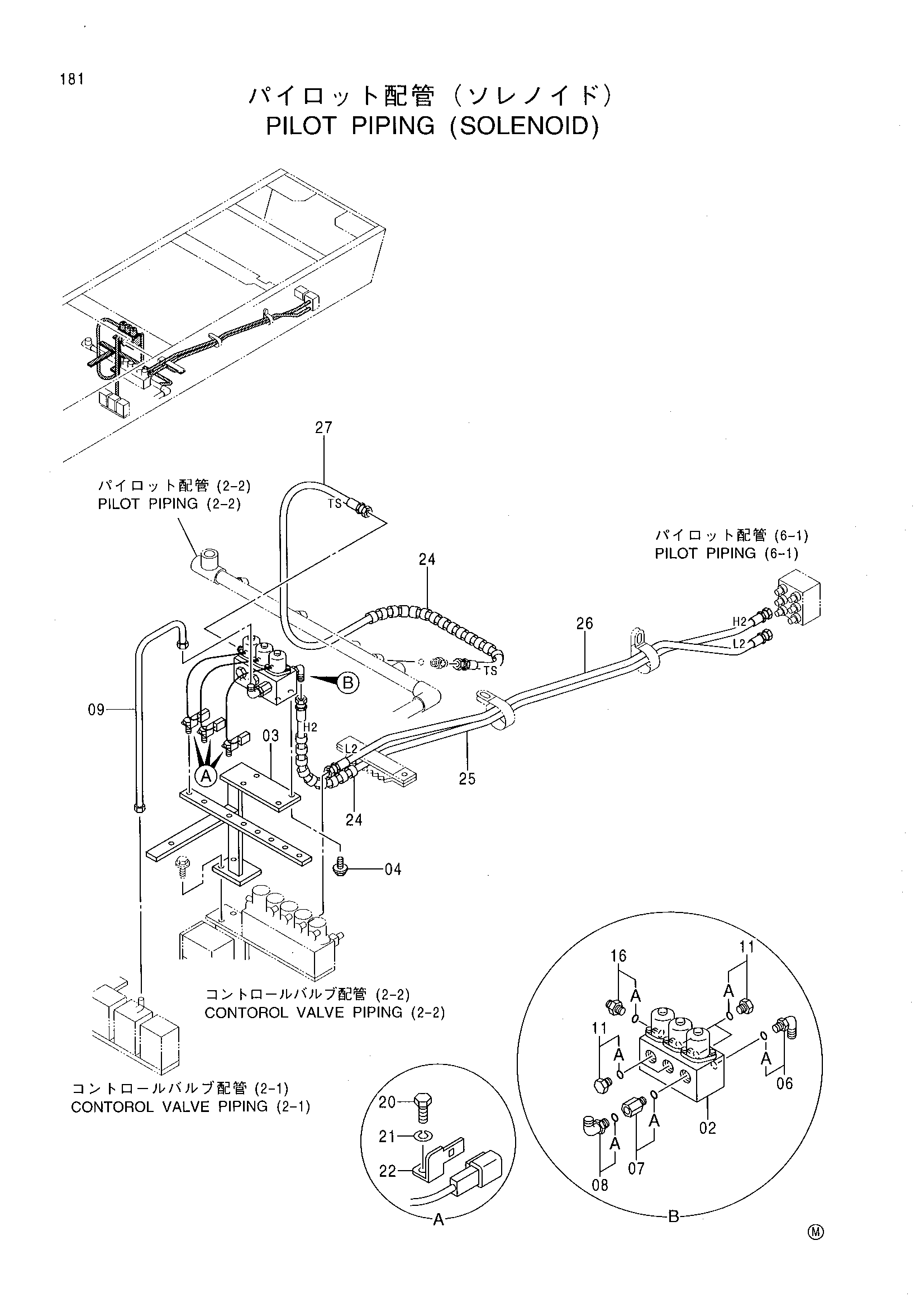

Пилотные гидролинии (электромагнитный) — HITACHI CX700
Заводская схема «Пилотные гидролинии (электромагнитный)» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4357302 | Электромагнитный клапан | 1 |
| 03 | 8063958 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 4 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4263446 | Переходник S | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4317622 | Штуцер трубки | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4357791 | Трубка | 1 |
| 11 | 4092534 | Пробка | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200467 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 20 | J900610 | Болт | 3 |
| 21 | A590906 | Пружинная шайба | 3 |
| 22 | 4252767 | Кронштейн | 3 |
| 24 | 4133527 | Защитный кожух | 2 |
| 25 | 4258879 | Нейлоновый шланг | 1 |
| 26 | 4319350 | Нейлоновый шланг | 1 |
| 27 | 4269849 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
