Проводка детали — HITACHI CX700

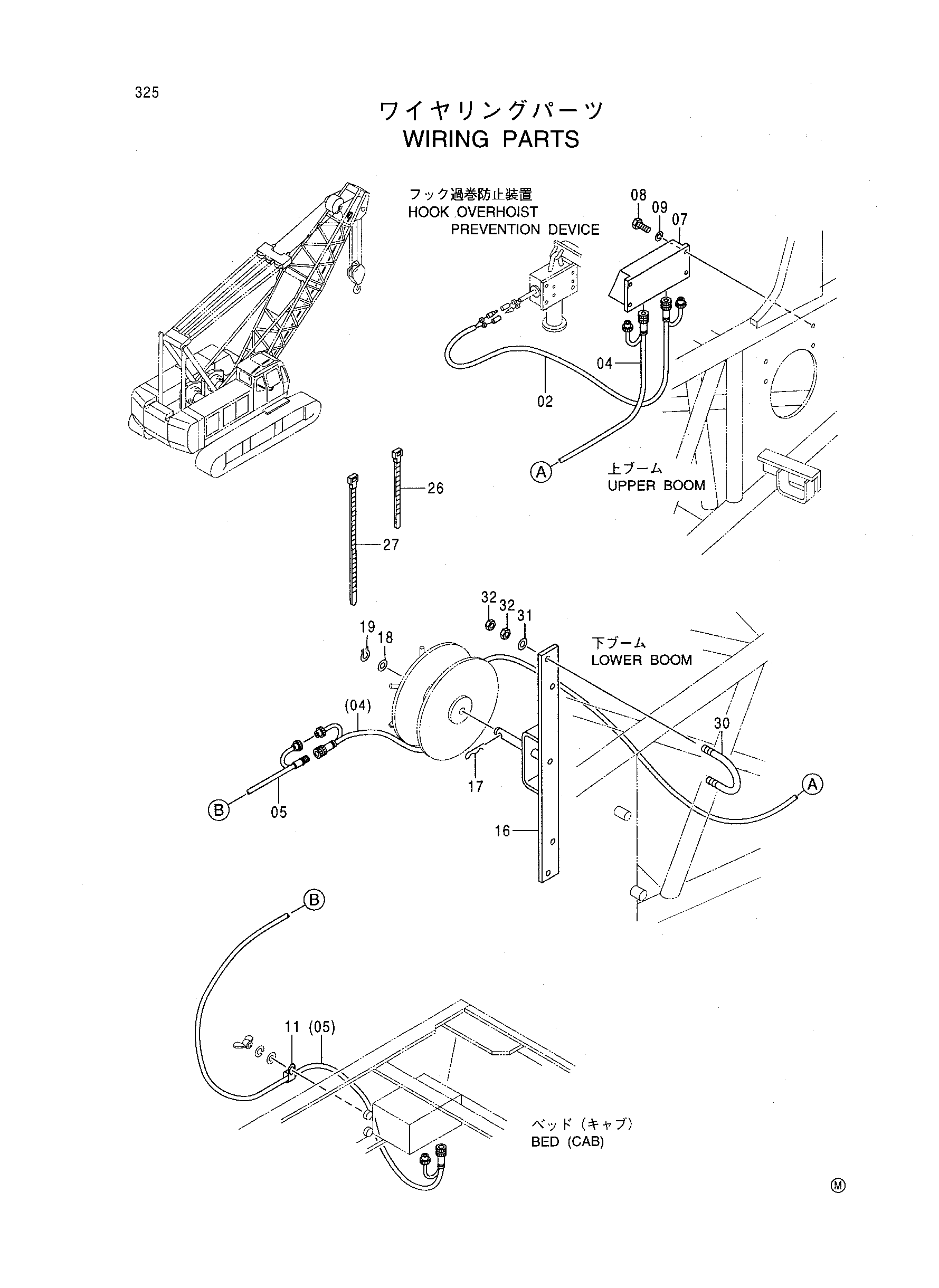

Заводская схема «Проводка детали» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4369836 | Жгут проводов | 1 |
| 04 | 4315009 | Жгут проводов | 1 |
| 05 | 4369993 | Жгут проводов | 1 |
| 07 | 4314625 | Короб клемма | 1 |
| 08 | J900820 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 11 | 4192018 | Зажим | 1 |
| 16 | 8065577 | Кронштейн | 1 |
| 17 | 487041 | Стопорный палец | 1 |
| 18 | A590120 | Плоская шайба | 1 |
| 19 | 959500 | Стопорное кольцо | 1 |
| 26 | 4055311 | Ленточный зажим | 5 |
| 27 | 4055312 | Ленточный зажим | 20 |
| 30 | 4366298 | U-образный болт | 2 |
| 31 | A590112 | Плоская шайба | 4 |
| 32 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
