Стрела подъёмный механизм трубопроводы — HITACHI CX700

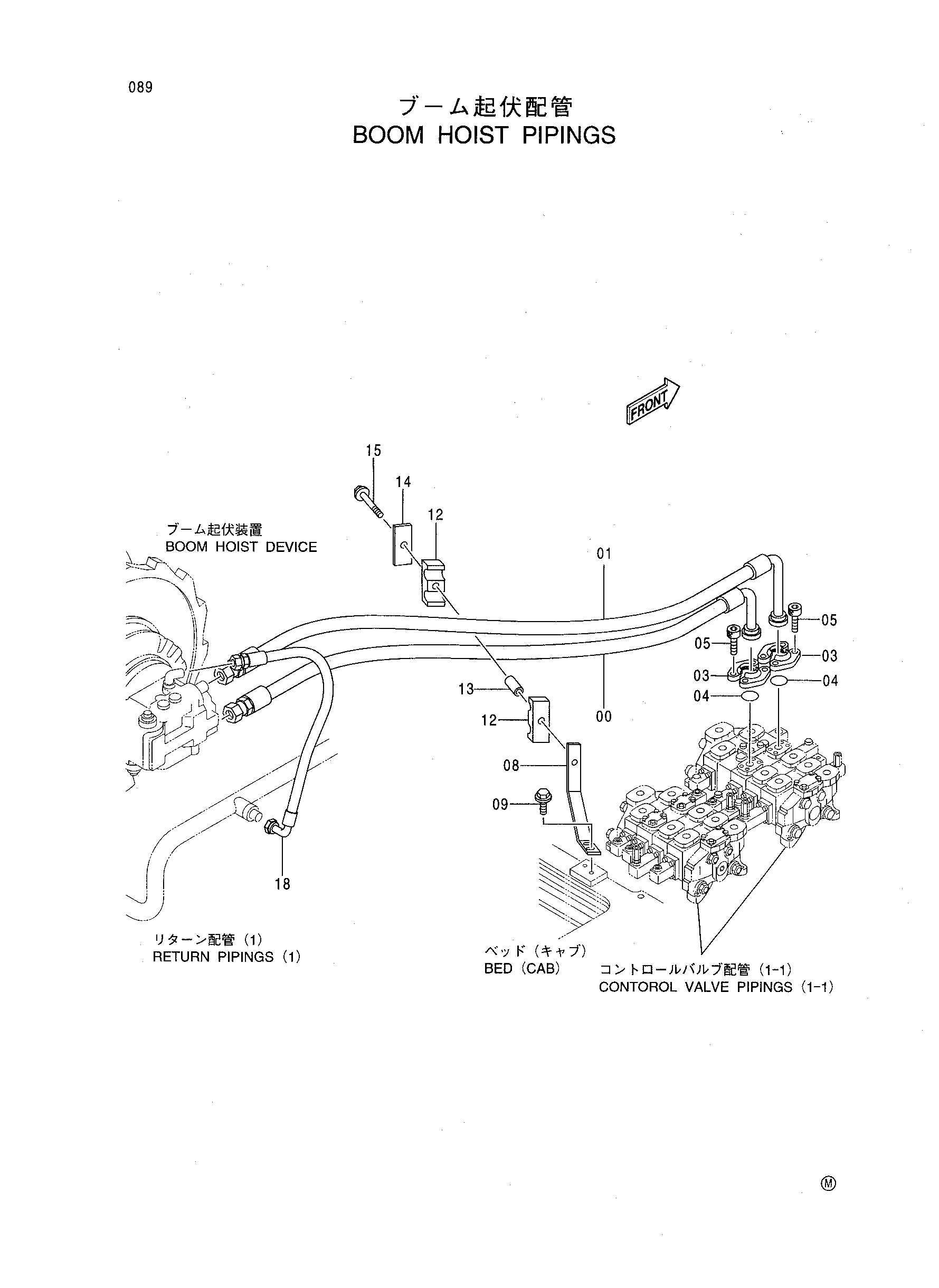

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367544 | Шланг | 1 |
| 01 | 4318806 | Шланг | 1 |
| 03 | 962453 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | M341030 | Болт с внутренним шестигранником | 8 |
| 08 | 4336806 | Кронштейн | 1 |
| 09 | J011230 | Болт с шайбой | 2 |
| 12 | 4205615 | Хомут шланга | 2 |
| 13 | 4205614 | Проставка | 1 |
| 14 | 4224002 | Пластина | 1 |
| 15 | J011280 | Болт с шайбой | 1 |
| 18 | 4326025 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
