Стрела ограничитель — HITACHI CX700

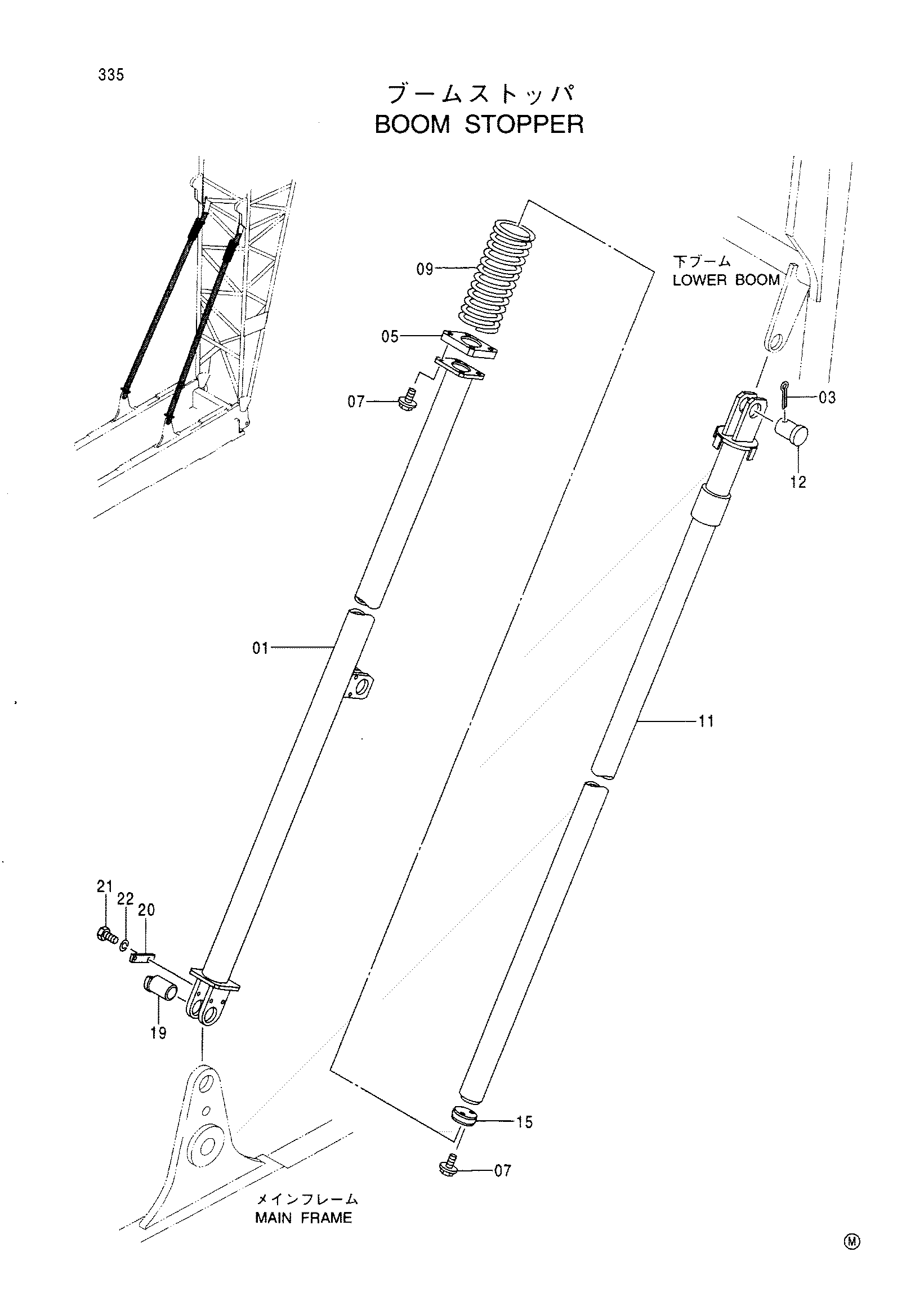

Заводская схема «Стрела ограничитель» для HITACHI CX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8065914	Опора наружный	1
03	A761090	Шплинт	1
05	4368394	Пластина	1
07	J011240	Болт с шайбой	6
09	4190793	Пружина	1
11	8065915	Опора внутренний	1
12	4310222	Палец	1
15	4371177	Пластина скольжение	1
19	4378130	Палец	1
20	X4246	Стопорная пластина	1
21	J901225	Болт	2
22	A590912	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
