Пилотные гидролинии (6) — HITACHI CX650PTR

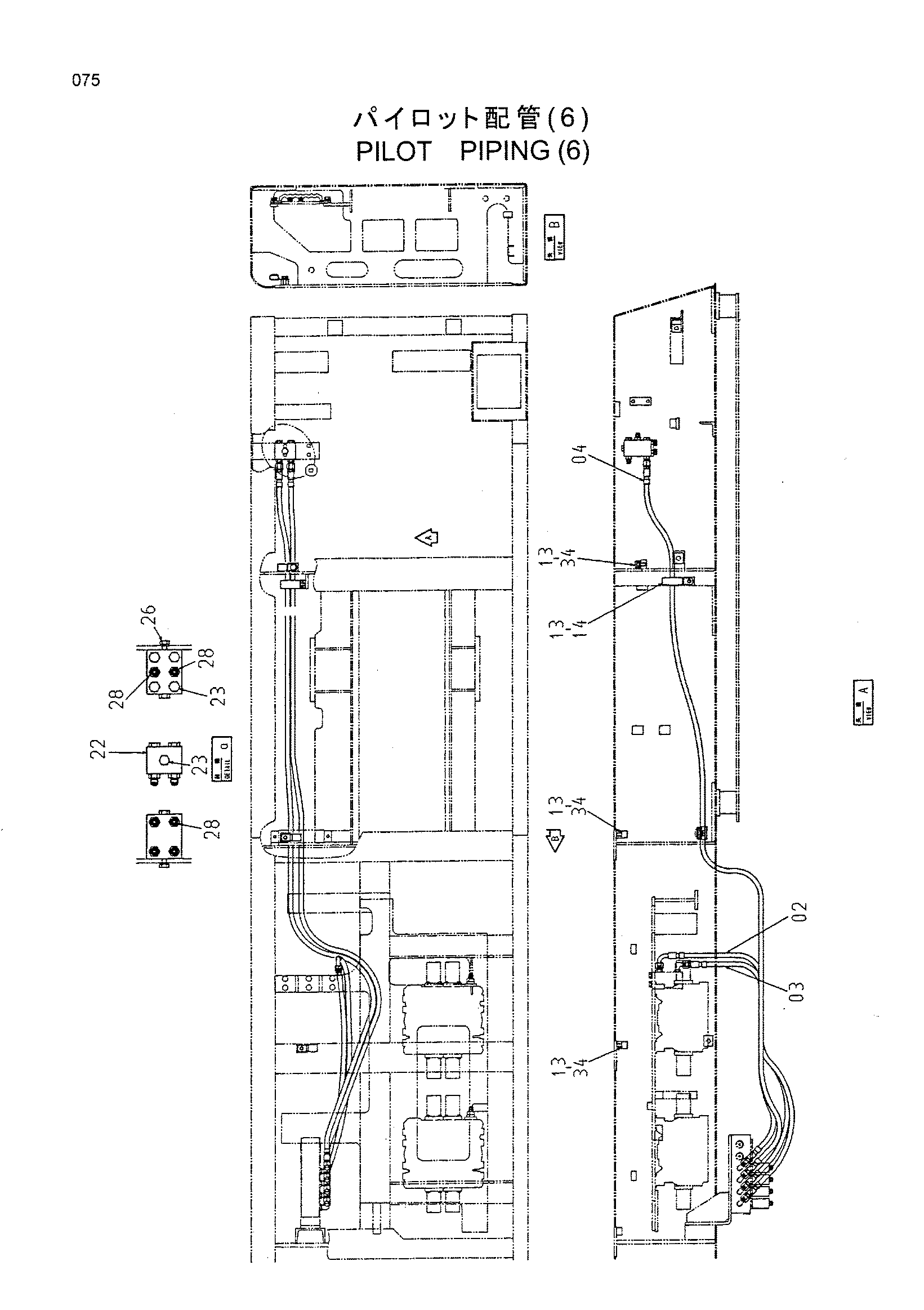

Заводская схема «Пилотные гидролинии (6)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446965 | Шланг | 1 |
| 02 | 4333589 | Шланг | 1 |
| 03 | 4390225 | Шланг | 1 |
| 04 | 4349869 | Шланг | 2 |
| 13 | J011022 | Болт с шайбой | 5 |
| 14 | 4193816 | Зажим | 1 |
| 15 | 4204136 | Зажим | 1 |
| 22 | 4314477 | Челночный клапан | 1 |
| 23 | 4093624 | Пробка | 5 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | J011020 | Болт с шайбой | 2 |
| 28 | 4200467 | Адаптер | 6 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4190292 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
