Пилотные гидролинии (3) — HITACHI CX650PTR

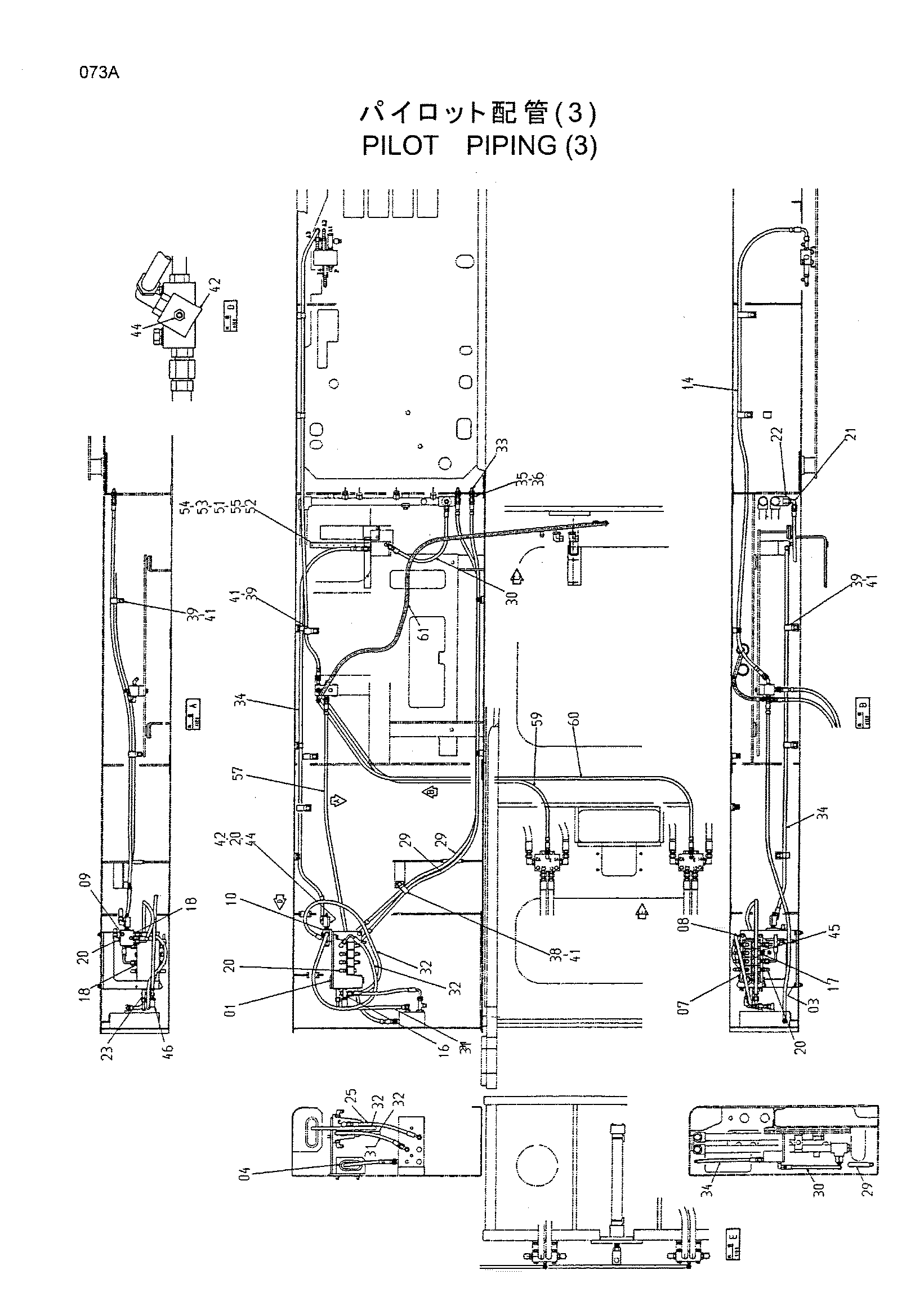

Заводская схема «Пилотные гидролинии (3)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446821 | Шланг | 1 |
| 01 | 8067235 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 07 | 4369430 | Электромагнитный клапан | 1 |
| 08 | J010830 | Болт с шайбой | 3 |
| 09 | J020845 | Болт с шайбой | 2 |
| 10 | 4368190 | Пилотный клапан | 1 |
| 14 | 4406250 | Шланг | 1 |
| 16 | 4222016 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 7 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263454 | Переходник S | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4207300 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4229857 | Шланг | 1 |
| 29 | 4369442 | Шланг | 2 |
| 30 | 4341688 | Нейлоновый шланг | 1 |
| 31 | 4376274 | Шланг | 1 |
| 32 | 4333396 | Шланг | 2 |
| 33 | 4317426 | Адаптер | 2 |
| 34 | 4371368 | Шланг | 1 |
| 35 | 4202531 | Гайка | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 38 | 4259817 | Зажим | 1 |
| 39 | 4190292 | Зажим | 8 |
| 41 | J011022 | Болт с шайбой | 9 |
| 42 | 4350512 | Переходник S | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4346128 | Штуцер | 1 |
| 45 | 4394138 | Колпачок | 1 |
| 46 | 4223518 | Пробка унион | 1 |
| 51 | 4190292 | Зажим | 1 |
| 52 | 8069920 | Кронштейн | 1 |
| 53 | A590910 | Пружинная шайба | 1 |
| 54 | J901016 | Болт | 1 |
| 55 | J011025 | Болт с шайбой | 2 |
| 57 | 4319154 | Шланг | 1 |
| 59 | 4391698 | Шланг | 1 |
| 60 | 4330114 | Шланг | 1 |
| 61 | 4409087 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
