Провод жгут проводов — HITACHI CX650PTR

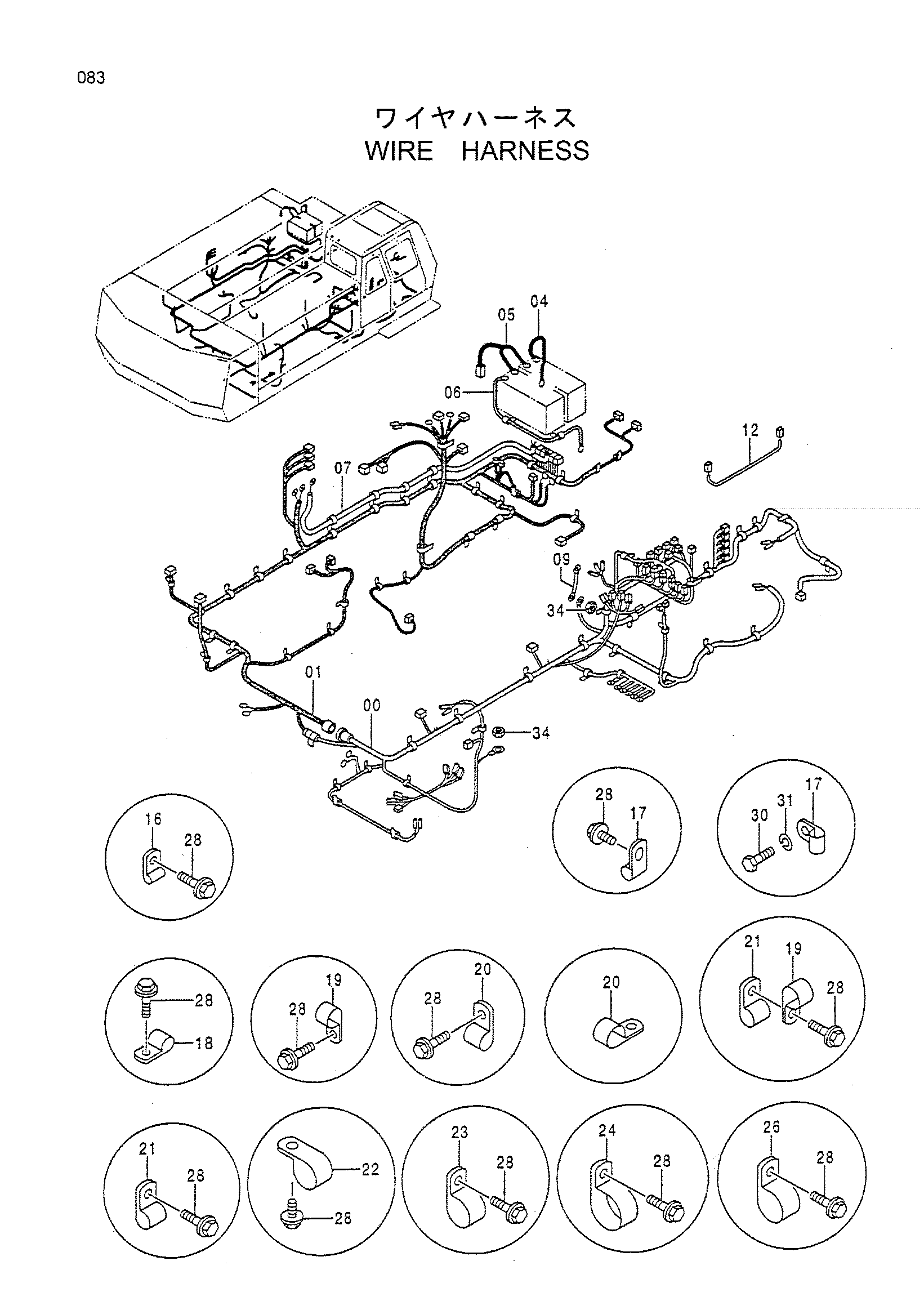

Заводская схема «Провод жгут проводов» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004041 | Жгут проводов | 1 |
| 01 | 1028907 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 05 | 4343011 | Жгут проводов | 1 |
| 06 | 4343016 | Жгут проводов | 1 |
| 07 | 4343020 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 12 | 4480423 | Жгут проводов | 1 |
| 16 | 4190261 | Зажим | 25 |
| 17 | 4190275 | Зажим | 3 |
| 18 | 4190273 | Зажим | 9 |
| 19 | 4190274 | Зажим | 13 |
| 20 | 4190263 | Зажим | 10 |
| 21 | 4192035 | Зажим | 9 |
| 22 | 4190264 | Зажим | 7 |
| 23 | 4190291 | Зажим | 1 |
| 24 | 4190265 | Зажим | 1 |
| 26 | 4193848 | Зажим | 4 |
| 28 | J011022 | Болт с шайбой | 70 |
| 30 | J901016 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 34 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
