Дополнительный пластина — HITACHI CX650PTR

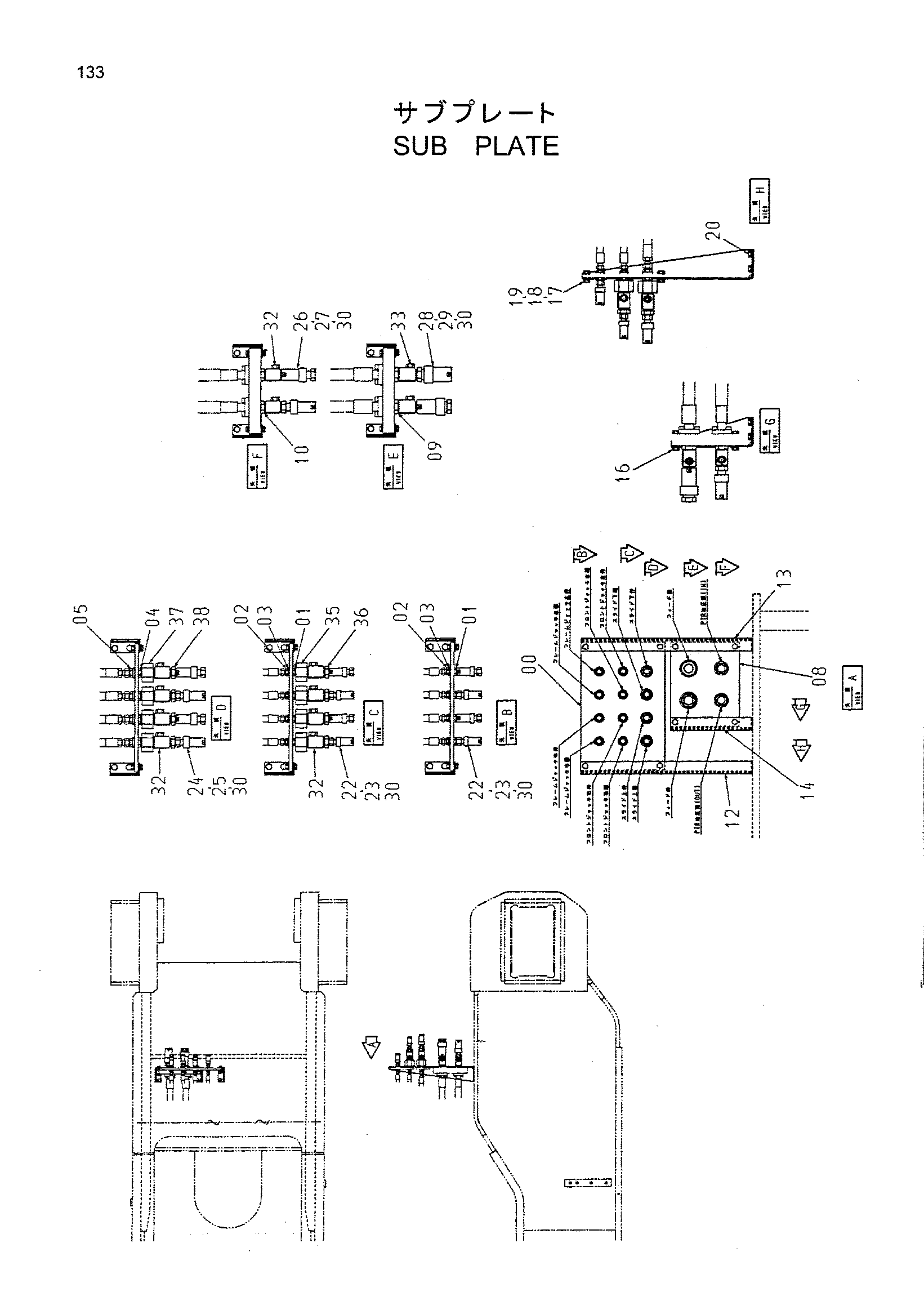

Заводская схема «Дополнительный пластина» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090818 | Пластина | 1 |
| 01 | 4361209 | Адаптер | 8 |
| 02 | 4202531 | Гайка | 8 |
| 03 | A590914 | Пружинная шайба | 8 |
| 04 | 4361210 | Адаптер | 4 |
| 05 | 4316589 | Гайка | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 08 | 3090817 | Пластина | 1 |
| 09 | 4184837 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4208243 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9755851 | Правый кронштейн | 1 |
| 13 | 9755852 | Левый кронштейн | 1 |
| 14 | 9755850 | Кронштейн | 1 |
| 16 | J901260 | Болт | 4 |
| 17 | J901230 | Болт | 4 |
| 18 | J950012 | Гайка | 8 |
| 19 | A590912 | Пружинная шайба | 8 |
| 20 | J011230 | Болт с шайбой | 6 |
| 22 | 4247410 | Муфта | 8 |
| 23 | 4247409 | Муфта | 8 |
| 24 | 4446958 | Самоуплотняющееся соединение | 4 |
| 25 | 4191107 | Самоуплотняющееся соединение | 4 |
| 26 | 4259503 | Муфта халф | 2 |
| 27 | 4259502 | Муфта халф | 2 |
| 28 | 4251230 | Самоуплотняющееся соединение | 2 |
| 29 | 4251231 | Самоуплотняющееся соединение | 2 |
| 30 | 4044883 | Хомут | 16 |
| 32 | 4479879 | Адаптер | 10 |
| 33 | 4479878 | Адаптер | 2 |
| 35 | 94-0689 | Переходник | 4 |
| 36 | 94-1909 | Адаптер | 4 |
| 37 | 94-0688 | Переходник S | 4 |
| 38 | 94-1903 | Адаптер | 4 |
| 40 | 4479158 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
