Пилотные гидролинии (7) — HITACHI CX650PTR

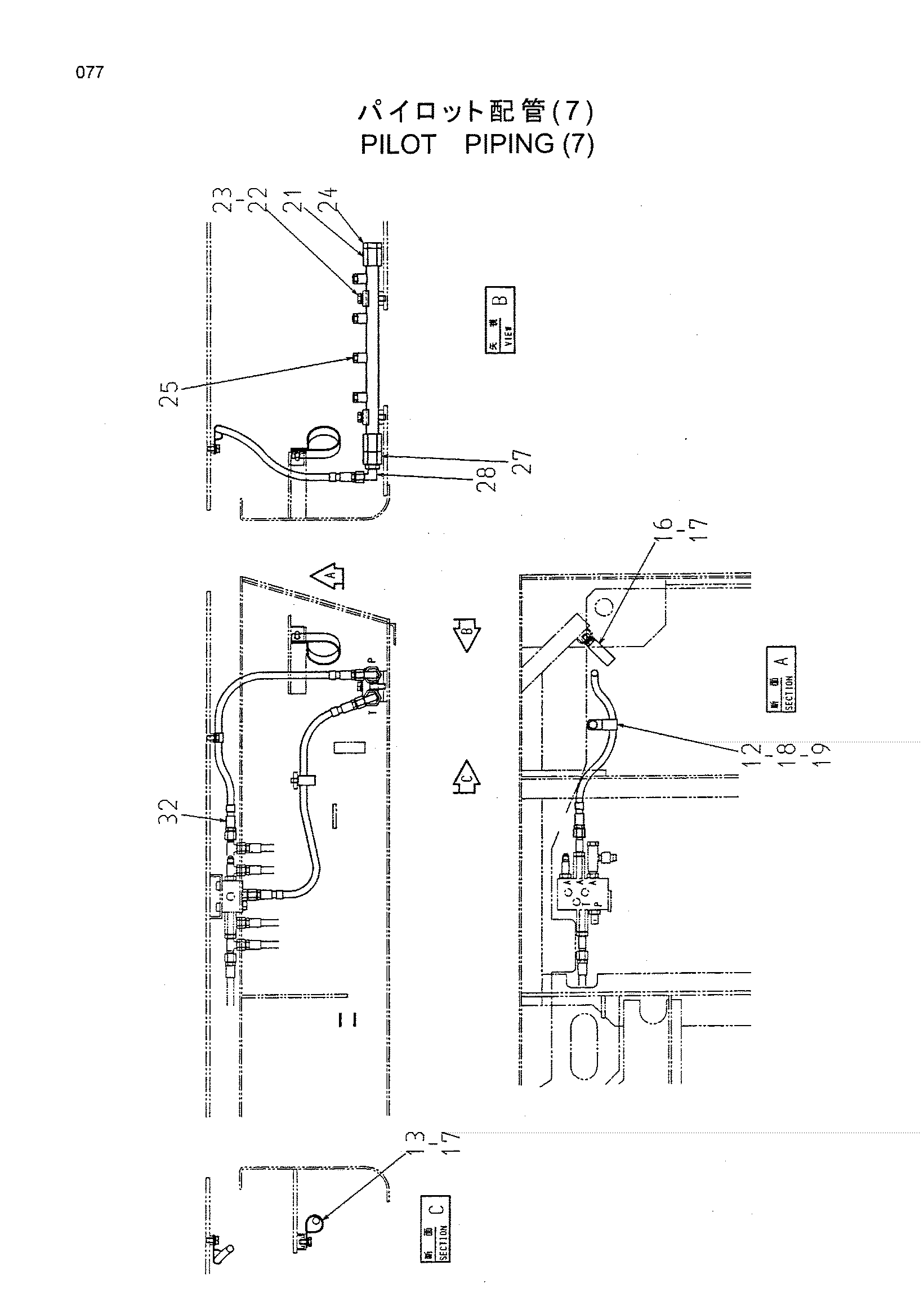

Заводская схема «Пилотные гидролинии (7)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4190282 | Зажим | 1 |
| 13 | 4190265 | Зажим | 1 |
| 16 | 4204136 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 8070022 | Трубка | 2 |
| 22 | 4189859 | Хомут трубки | 2 |
| 23 | J011255 | Болт с шайбой | 2 |
| 24 | 4174542 | Пробка | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4093624 | Пробка | 8 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4263450 | Переходник S | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4200471 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4379561 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
