Обратные трубопроводы (2) — HITACHI CX650PTR

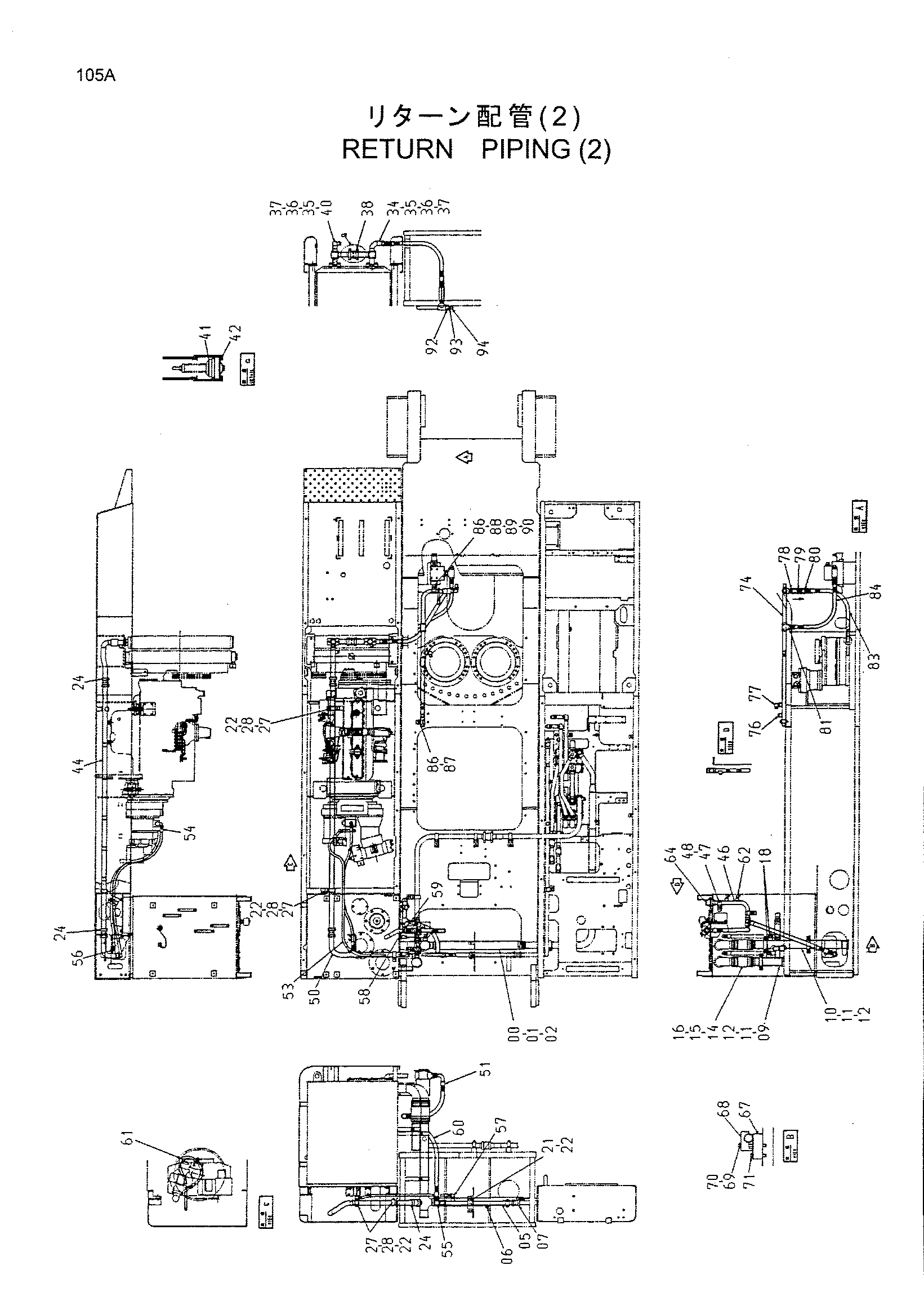

Заводская схема «Обратные трубопроводы (2)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444657 | Резиновый шланг | 1 |
| 01 | 4263764 | Хомут шланга | 2 |
| 02 | 4504491 | Хомут шланга | 2 |
| 05 | 9755708 | Трубка | 1 |
| 06 | 4093624 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4071213 | Муфта | 1 |
| 07A | 4196258 | Уплотнение кольцо | 2 |
| 09 | 8082012 | Трубка | 1 |
| 10 | 8082013 | Трубка | 1 |
| 11 | 4000909 | Хомут трубки | 3 |
| 12 | J011025 | Болт с шайбой | 6 |
| 14 | 4099119 | Резиновый шланг | 2 |
| 15 | 4263765 | Хомут шланга | 4 |
| 16 | 4503469 | Хомут шланга | 4 |
| 18 | 4042033 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | J011265 | Болт с шайбой | 6 |
| 24 | 4069801 | Муфта | 3 |
| 24A | 4196259 | Уплотнение кольцо | 2 |
| 27 | 4053698 | Хомут трубки | 4 |
| 28 | 4318648 | Проставка | 4 |
| 34 | 8066396 | Трубка | 1 |
| 35 | A811050 | Уплотнительное кольцо | 2 |
| 36 | J011240 | Болт с шайбой | 4 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4067834 | Муфта | 1 |
| 38A | 4196260 | Уплотнение кольцо | 2 |
| 40 | 8057109 | Трубка | 1 |
| 41 | 4319244 | Клапан | 1 |
| 42 | 991718 | Стопорное кольцо | 1 |
| 44 | 4318948 | Трубка | 1 |
| 46 | 9751609 | Трубка | 1 |
| 47 | 4190127 | Хомут трубки | 2 |
| 48 | J011260 | Болт с шайбой | 2 |
| 50 | 9755707 | Трубка | 1 |
| 51 | 4446605 | Шланг | 1 |
| 53 | 4365746 | Шланг | 1 |
| 54 | 4348289 | Шланг | 1 |
| 55 | 4102104 | Угловой штуцер | 1 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4210361 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4154672 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4037923 | Угловой штуцер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4173020 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4157928 | Шланг | 1 |
| 61 | 4190263 | Зажим | 1 |
| 62 | 4154671 | Угловой штуцер | 2 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4174542 | Пробка | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4445989 | Блок | 1 |
| 68 | 4269489 | Хомут трубки | 1 |
| 69 | J901204 | Болт | 1 |
| 70 | A590912 | Пружинная шайба | 1 |
| 71 | J011265 | Болт с шайбой | 1 |
| 74 | 8082318 | Трубка | 1 |
| 76 | 4174541 | Пробка | 1 |
| 76A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | 4169598 | Угловой штуцер | 2 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 78 | 4291797 | Адаптер | 1 |
| 78A | 4506424 | Уплотнительное кольцо | 1 |
| 78B | 4506429 | Уплотнительное кольцо | 1 |
| 79 | 4371260 | Обратный клапан | 1 |
| 80 | 4042034 | Адаптер | 1 |
| 80A | 4506429 | Уплотнительное кольцо | 1 |
| 81 | 4129457 | Адаптер | 1 |
| 81A | 4506429 | Уплотнительное кольцо | 1 |
| 83 | 4446610 | Шланг | 1 |
| 84 | 4123861 | Шланг | 1 |
| 86 | 4190127 | Хомут трубки | 2 |
| 87 | J011265 | Болт с шайбой | 1 |
| 88 | J901270 | Болт | 1 |
| 89 | A590912 | Пружинная шайба | 1 |
| 90 | J950012 | Гайка | 1 |
| 92 | 4263450 | Переходник S | 1 |
| 92A | 4506424 | Уплотнительное кольцо | 1 |
| 93 | 4174587 | Угловой штуцер | 1 |
| 93A | 4506418 | Уплотнительное кольцо | 1 |
| 94 | 4251235 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
